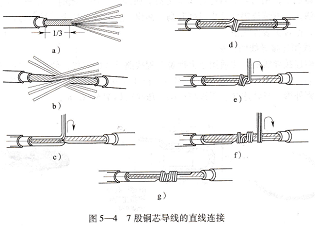

7股铜芯导线的直线连接 首先将两线线端剖削出约150 mm长度的线芯,并将靠近绝缘层约1/3段线芯绞紧,散开拉直线芯,清除线芯表面氧化层,然后再将线芯

整理成伞状,把两伞状线芯隔根对叉,如图5-4a、图5-4b所示。理平线芯,把7根

线芯分成2、2、3二组,把第一组2根线芯扳成如图5-4c所示状态,顺时针方向紧密缠绕两圈后扳平余下线芯,再把第二组的2根线芯扳垂直,如图5-4d、图5-4c所

示。用第工组线芯压住第一组余下的线芯紧密缠绕两圈,扳平余下线芯,用第三组的3根线芯压住余下的线芯,如图5-4f所示,紧密缠绕3圈,切除余下的线芯,钳平线端,如图5-4g所示。用同样的方法完成另一边的缠绕,最终完成7股铜芯导线的直线连接。

7股铜芯导线的T形分支连接 剖削干线和支线的绝缘层,绞紧支线靠近绝缘层1/8处的线芯,散开支线线芯,拉直并清洁表面,如图5-5a所示。把支线线芯分成4根和3根两组排齐,将4根组插人干线线芯中间,如图5-5b所示。把留在外面的3根组线芯,在干线线芯上顺时针方向紧密缠绕4~5圈,切除余下线芯,钳平线端。再用4根组线芯在干线线芯的另一侧顺时针方向紧密缠绕3~4圈,切除余下线芯,钳平线端,如图5-5c、图5-5d所示,完成T形分支连接。

19股铜芯导线的连接 其连接方法与7股导线相似。囚其线芯股数较多,在直线连接时,可钳去线芯中间几根。

导线连接好以后,为增加其机械强度,改善导电性能,还应进行锡焊处理。铜芯导

线连接处锡焊处理的方法是:先将焊锡放在化锡锅内高温熔化,将表面处理干净的导线接头置于锡锅上,用勺盛上熔化的锡从接头上面浇下。刚开始时,由于接头处温度低,接头不易沾锡,继续浇锡使接头温度升高、沾锡,直到接头处全部焊牢为止。最后清除表面焊渣,使接头表面光滑。

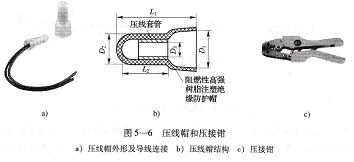

压线帽连接导线的方法适用于大批量工程线路导线的连接,使用时先将导线头绝缘层剥削下去,然后将导线头插入压线帽中,再用压接钳压实压线帽,即可完成导线连接。压线帽外形、导线连接、压线帽结构、压接钳如图5-6所示。
