SN74HC74DBR选择合适量程挡,以便读出更精确的数值。测量时显示“1”,则说明输入慎已超过该挡的测量范围,应选择更高量程。为测量读数的精确以及测量时的人身安全和仪表安全,输入电压最大不可超过直流1000Ⅴ或交流750Ⅴ有效值。

电流测量。将黑表笔插人“COM”插孔,当被测电流在200 mA以下时,红表笔插入“mA”插孔;在测量20A左右的电流时,红表笔应插人“20A”插孔。将旋转功能开关置于DCA或ACA电流挡,而后将表笔串人被测电路中进行测量。

注意事项:如果无法估计被测电路中的电流,则先选择使用最高量程,根据显示逐

挡降低量程,以便得到更精确的读数。如果20A挡测量时显示“1”,说明输人值已超出测量范围,应立即中断测量。由于“20A”量程没有熔丝,测量时间应小于15s。从“mA”插孔输人的最大电流值不得超过200 mA,否则将会烧坏仪表内部的熔丝;如不慎输人过大电流导致熔丝烧坏,则应更换规格型号相同的熔丝。

电阻测量。将黑表笔插入“COM”插孔,红表笔插入“ⅤΩHz”插孔。旋转功能开关至欧姆挡,选择合适量程,将表笔并联在被测电阻的引脚上,并从显示屏上读取数据。如测量时显示屏显示“1”,则说明须提高量程挡测量。

注意事项:当输入插孔开路时,该功能挡显示过量程状态“1”;测量在线电阻时,首先确定被测对象的电源是否关闭,并对线路中的电容进行放电后方可测量,否则无法测出较准确的数值。当测量电阻为1 MΩ以上时,需等待数秒后方可得到稳定的读数。

在使用200 MΩ量程时,将表笔短路,仪表显示约1.0,这是正常现象,不影响测量准

确度,实测时应减去[例如被测电阻为100 MΩ,读数为101.0 MΩ,则正确值应从显

示读数中减去1。0,即10⒈0-1.0=100(MΩ)]。绝对禁止在该挡位输人电压,否则

会损坏仪表。

电容测量。旋转功能开关至“F”电容挡,选择合适量程,并将被测电容插人“Cx”插孔;待显示值稳定后读取数据。如仪表显示“1”,则说明已超量程,应提高量程挡再进行测量。

注意事项:测量电容器前先将被测电容放电,否则将会损坏仪表或使测量不正确。

在测量100 uF以上的大电容时,需要一定的时间稳定才能读取准确数值。不可将电压或已充好电的电容连接到测试端,以免损坏仪表。不同单位之间的换算关系为:1 uF=103 nF, 1 nF=103 pF。

二极管与带蜂鸣器的连续性测试。黑表笔插入“CoM”插孔,红表笔插入“VΩ”插孔,红表笔为正极。旋转功能开关拨至“((((・卡孓”挡,红表笔接工极管的正极,黑表笔接负极,仪表显示二极管的正向压降。待测线路两端电阻值小于70Ω时,仪表内置蜂鸣器发声。

注意事项:当输人端开路时仪表显示“1”,测试电流为1 mA左右,当被测二极管反接时,仪表呈开路状态。

晶体三极管h「E测量。旋转功能开关至hFE挡,确定被测三极管是NPN型还是PNP型;再将三极管的e、b、c脚插人相对应的三极管测试插孔内。读取三极管的静态电流放大倍数卩的近似值。

注意事项:三极管的极性判断一定要准确。

注意事项 该系列仪表属精密仪器,使用者不要随意更改电路;不要将高于1000V的直流电压或700 Ⅴrms的交流电压接入;不要在量程开关为电阻量程位置时去

测量电压值;在电池没有装好或后盖没有上紧时,请不要使用此仪表进行测量工作;在更换电池或熔丝前,请将测试表笔从测试点移开,并关闭电源开关,然后使用规格型号相同的电池或熔丝更换。

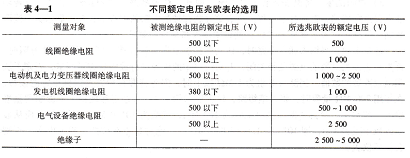

兆欧表的选用 选用兆欧表时,其额定电压一定要与被测电气设备或线路的工作电压相适应,测量范围也应与被测绝缘电阻的范围相吻合。表4-1列举了一些在不同情况下兆欧表的选用要求。下面分别介绍指针式兆欧表和数字兆欧表的使用方法及注意事项。

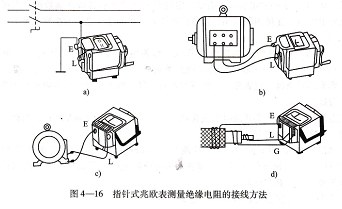

指针式兆欧表的接线和使用方法 指钊式兆欧表有三个接线柱,上面分别标有线

路(L)、接地(E)和屏蔽或保护环(G)。用指针式兆欧表测量绝缘电阻时的接法如图4-16所示。
