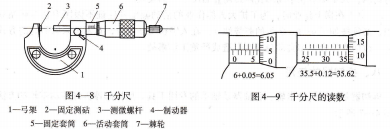

干分尺的使用,千分尺如图4-8所示。

千分尺的使用 测量前应将千分尺的测量面擦拭干净,检查固定套筒中心线与活动套筒的零线是否重合,活动套筒的轴向位置是否正确。有问题必须进行调整。测量时,将被测件置于固定测砧与测微螺杆之间,一般先转动活动套筒,当千分尺的测量面刚接触到工件表面时,改用棘轮微调,待棘轮开始空转发出“嗒嗒”声响时,停止转动棘轮,此时即可读数。

读数方法 读数时要先看清楚固定套筒上露出的刻度线,此刻度可读出毫米或半毫米的读数。然后再读出活动套筒刻度线与固定套筒中心线对齐的刻度值(活动套筒上的刻度每一小格为0.01 mm),将两读数相加就是被测件的测量值。读数举例如图4-9所示。

使用注意事项 使用千分尺时,不得强行转动活动套筒;不要把千分尺先固定好后再用力向工件上卡,以避免损伤测量面或弄弯螺杆。千分尺用完后应擦拭干净,涂上防锈油存放在千燥的盒子中。为保证测量精度,应定期检查校验。

游标卡尺的使用,游标卡尺如图4-10所示。

游标卡尺的使用 使用前应检查游标卡尺是否完好,游标零位刻度线与尺身零

位线是否重合。测量外尺寸时,应将两外测量爪张开到稍大于被测件。测量内尺寸时,则应将两内测量爪张开到稍小于被测件,然后慢慢轻推游标使两测量爪的测量面紧贴被测件,拧紧固定螺钉,读数。

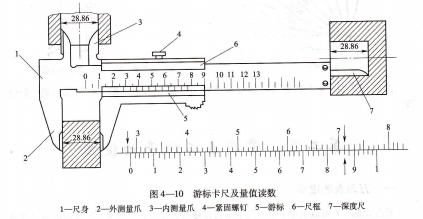

读数 读数时,首先从游标的零位线所对尺身刻度线上读出整数的毫米值,再从游标上的刻度线与尺身刻度线对齐处读出小数部分的毫米值(游标上的刻度每一小格为0.02 mm),将两数值相加即为被测件的测量值。游标卡尺读数示例如图4-10所示。

游标卡尺使用完毕,应擦拭干净。长时间不用时,应涂上防锈油保管。

塞尺的使用,塞尺又称测微片或厚薄规,如图4-11所示。使用前必须先清除塞尺和工件上的污垢与灰尘。使用时可用一片或数片重叠插入间隙,以稍感拖滞为宜。测量时动作要轻,不允许硬插。也不允许测量温度较高的零件。

手动压接钳,国产LTY型手动压接钳如图4-12所示。用压接钳对导线进行冷压接时,应先将导线表面的绝缘层及油污清除干净,然后将两根需要压接的导线头中心对准在同一轴上,然后用手扳动压接钳的手柄,压2~3次。铝―铜接头应压3~4次。
