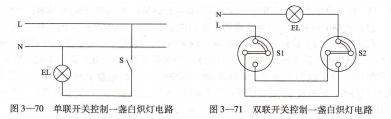

白炽灯照明线路有单联开关控制线路和双联开关控制线路两种。单联开关控制线路用一只单联开关控制一盏白炽灯的工作,如图3―70所示;双联开关控制线路用两只双联开关控制一盏白炽灯的工作,如图3-71所示。

日光灯 俗称荧光灯,是一种气体放电灯,光色近似日光。日光灯由灯管、启辉器、镇流器、灯架和灯座组成,其灯管由玻璃管、灯丝和灯丝引出脚构成。在玻璃管内壁涂有荧光材料,管内抽成真空后充人少量汞和氩气。按使用镇流器的不同,日光灯分为电感镇流器日光灯和电子镇流器日光灯。

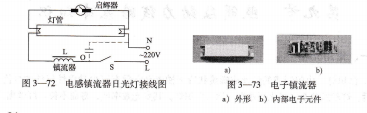

电感镇流器日光灯线路 电感镇流器日光灯线路如图3-72所示。开关s闭合后,220Ⅴ电压加在启辉器中氖泡的动、静触头上,使其间的气体击穿而产生辉光放电,所产生的热量使双金属片膨胀,导致触头闭合。此时有电流流过日光灯灯丝,使灯丝发热,待温度到850~900℃时,便可发射电子。触头闭合后,辉光放电停止,双金属片温度下降而复位,使动、静触头打开。触头打开瞬间,镇流器两端产生相当高的自感电动势与电源电压一起加在灯丝两端,使灯丝发射出的电子击穿灯丝间的间隙。电子在灯管内运行途中撞击管内游离状的汞分子而引起汞蒸气弧光放电,弧光放电发射出的紫外线射到灯管内壁上的荧光粉而发出可见光。

安装时,镇流器必须和电源电压、灯管功率相配合,启辉器的规格也应相符合。镇流器应安装在电源相线上。为提高功率因数,日光灯还应加装相应规格的电容器。

电子镇流器日光灯线路 电子镇流器是由整流滤波电路、高频振荡电路和LC串联振荡电路组成,实际上是一个电源变换器,可以将220V交流电换成频率为20~

50 kHz的高频方波电压信号,电子镇流器如图3―73所示。电子镇流器将逐步取代传统老式电感镇流器。配电子镇流器的日光灯灯管有直、圆等管型,功率为20~40W,电源电压为交流130~240Ⅴ,灯管工作电压≤100V,节能效率为30%。
