绕组基本知识,线圈 由绝缘导线绕制,由一匝或多匝串联组成,有两条有效边,上下端部连线,两个引出线端叫首端和尾端。

极距t是每个磁极所占定子圆周上的槽数,即t=z1/2p。z1为槽数,p为磁极对数。

节距 是一个线圈的两个有效边之间所跨的槽数,用y表示。通常y=t。若y>t,称长距绕组,基本不采用;若y=t,称整距绕组,采用得不多;若y<t,称短距绕组,应用最多。

每极每相槽数和极相组 对于对称三相绕组,每极每相槽数g=t/3。一个磁极下属于同一相的q个线圈连接成的线圈组叫极相组。

相带和槽距角 每极每相g个槽所占的电角度叫相带。对称三相绕组一般采用60°相带。每槽所占的电角度叫槽距角,槽距角α=60度/q。

三相异步电动机绕组构成的原则,三相绕组必须对称分布,每相的导体材质、规格、匝数、并绕根数、并联支路数等都必须完全相同。

每相绕组的分布规律要完全相同。

每相绕组在空间位置上互差120°电角度。

中小型异步电动机的修理及试运行,中小型异步电动机的修理.

电动机的拆装 拆卸前要做好记录和标记;选择适当的工具和方法按顺序拆卸;按顺序装配后应检查其牢固性、转动部分的灵活性和平衡性。

绕线 根据记录数据制作绕线模,试绕试嵌后再正式绕制线圈。

嵌线 画出展开图,找出嵌线规律,嵌线时必须放好槽绝缘、层间绝缘和相间绝缘。

接线 画出接线圆图,按图接线,并检查各相接线是否正确、绝缘是否良好。

浸漆与烘干 首先用110℃左右温度预烘4~8h,然后用浇漆,或滚漆,或沉漆,或滴漆等方法进行浸漆,再用100~150℃的温度烘干固化,直至绝缘电阻大于1.5 MΩ为合格。

中小型异步电动机的试运行 电动机修复后,应进行空载试运行111,检查电动机的运转情况是否正常,注意二相电流是否平衡,电流数值是否过大。

常用低压电器,低压电器通常是指工作在交流电压小于1200Ⅴ,直流电压小于1500V的电路中起通、断、保护、控制或调节作用的电气设备。

低压电器的基本知识,低压电器的种类繁多,就其用途或所控制的对象可概括为两大类:

低压配电电器 这类电器包括刀开关、转换开关、熔断器和断路器,主要用于低压配电系统中9要求在系统发生故障的情况下动作准确、工作可靠.

低压控制电器 包括接触器、控制继电器、启动器、控制器、主令电器和电磁铁等,主要用于电气传动系统中。要求使用寿命长、体积小、质量轻、工作可

罪。

按低压电器的动作方式可分为:

自动切换电器 依靠电器本身参数变化或外来信号(如电、磁、光、热等)自动完成接通、分断或使电动机启动、反向及停止等动作。如接触器、继电器等。

非自动切换电器 依靠人力直接操作的电路。如按钮、刀开关等,按电器的执行机构可分为有触点电器和无触点电器。

低压开关主要用作隔离、转换以及接通和分断电路。有时也可用来控制小容量电动机的启动、停止和正反转。

低压开关一般为非自动切换电器,常用的有刀开关、转换开关和低压断路器

等。

刀开关 普通刀开关是一种结构最简单且应用最广泛的低压电器。刀开关的种

类很多,常用的刀开关有:

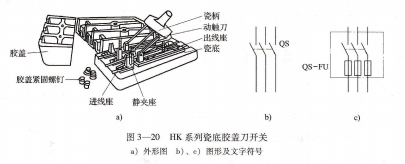

瓷底胶盖刀开关 瓷底胶盖刀开关又称开启式负荷开关。如图3-20所示为HK系列刀开关的结构图。它由刀开关和熔断器组成,均装在瓷底板上。

刀开关装在上部,由进线座和静夹座组成。熔断器装在下部,由出线座、熔丝和动触刀组成。动触刀上端装有瓷质手柄以便于操作,上下两部用两个胶盖以紧固螺钉固定,将开关零件罩住防止电弧或触及带电体伤人。这种开关不易分断有负载的电路,但由于结构简单、价格便宜,在一般的照明电路和功率小于5.5 kW电动机的控制电路中仍可使用。
