PVZ2A303A01R00准电路的相对温度偏差

发布时间:2019/11/18 21:37:06 访问次数:740

PVZ2A303A01R00△UTD=2△ED(1+rs/R)/ns                 (5-28)

定义△utD/UgN0为基准电路的相对温度偏差,其中ugNo是Uam=0时的被调量Ug的值,可推得utd/gno=ed/ed.可见,基准电路造成的相对温度偏差就等于基准稳压管的稳压值随温度而变化的相对值。设稳压管温度系数为5×10ˉ5/℃,工作环境温度变化100℃,则基准回路造成的相对温度偏差达0.5%。

工作环境温度变化,调压器检测、比较电路中的变压器性能、整流器压降、滤波电容等也会变化,使调压器工作特性改变,造成被调量ug的偏离,出现温度偏差,该偏差就为检测电路温度偏差,记为△utm。

变压器特性和整流器压降随温度的变化,将使变压整流滤波系数ns的数值改变;滤波电容C1的容量随温度变化,不但影响ns的大小,还使检测电路输出电压ud的纹波峰峰值UabzM变化。Uabzm和ns的改变,都使调压器放大系数KJ变化。

一般电容器的温度系数较大,所以,电容C1容量随温度变化造成的温度偏差要比变压器和整流器特性随温度变化所造成的偏差大。

图5-18所示为用曲线相交法来求得△utm,由图可见,系统空载时的△uTM要大于负载时的情况,同时,随温度升高,被调量烧的调定值会降低检测电路引起的温度误差调制放大电路温度偏差ΔUta.



调压器的调制级采用运算放大器后,调制放大电路的温度偏差不大(见图5-19),而偏差存在的主要原因是运放正、负输人端输入特性随温度变化而改变的程度不一致造成的,产生偏差的方向则没有一定的规律,随机性较大。

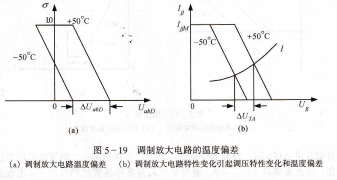

图5-19 调制放大电路的温度偏差,(a)调制放大电路温度偏差 (b)调制放大电路特性变化引起调压特性变化和温度偏差调制放大电路温度偏差△U~的大小也可以采用曲线相交法来求取。设温度变化使运放正、负输入端输入特性变化,造成正端输入信号需要增加△UbD的效果,即导致调压器调制放大电路工作特性右移的结果,图5-19所示为调制放大电路温度偏差△U似的求取方法。如△Uabd为负值,则造成特性左移。

工程近似法求△uta,也要知道由于温度变化而造成的调制级相应输入信号增量△Uabd,则:

△uTA=△uabd/kc

控制执行回路温度偏差ΔUtc

设励磁电源电压Ejj不变,当环境温度升高时,励磁绕组电阻rjj增大,使最大励磁电流ijj下降到Ijj max,控制执行回路的工作特性将变化,调压器工作特性也相应改变,如图5-20所示,可用曲线相交法求得控制执行回路的温度偏差△Utc。温度升高,被调量烧的调定值将有所下降。



图5-20 执行回路的温度偏差,(a)执行回路的温度特性 (b)执行回路温度变化引起的偏差

总温度偏差ΔUT,调压系统的总温度偏差为△UT=△uTD+△uta+△um+△utc。这些温度偏差分量有正、有负,所以在一定程度上起到了补偿作用。当温度偏差超出所规定的要求时,必须采取温度补偿措施。

调压系统静态设计的目的是根据技术条件所规定的指标,计算系统中各环节的参数,以保证被调电压的静态准确度。静态设计时,先要分析偏差的组成和大小,即分析造成偏差的原因,以合理确定系统各环节的参数。

偏差分析,调压系统的总偏差△U一般由三部分组成,即静态偏差△uσ、温度偏差△LIT和使用偏差△Uc,可表示为:

△U=△ucT+△UT+△Uc          (5-30)

定义u/ugn×100%为调压系统的调压准确度或调压精度。

静态偏差△ucT是原理性偏差,技术条件中对它作出了规定,以确定调压系统的开环放开.



PVZ2A303A01R00△UTD=2△ED(1+rs/R)/ns                 (5-28)

定义△utD/UgN0为基准电路的相对温度偏差,其中ugNo是Uam=0时的被调量Ug的值,可推得utd/gno=ed/ed.可见,基准电路造成的相对温度偏差就等于基准稳压管的稳压值随温度而变化的相对值。设稳压管温度系数为5×10ˉ5/℃,工作环境温度变化100℃,则基准回路造成的相对温度偏差达0.5%。

工作环境温度变化,调压器检测、比较电路中的变压器性能、整流器压降、滤波电容等也会变化,使调压器工作特性改变,造成被调量ug的偏离,出现温度偏差,该偏差就为检测电路温度偏差,记为△utm。

变压器特性和整流器压降随温度的变化,将使变压整流滤波系数ns的数值改变;滤波电容C1的容量随温度变化,不但影响ns的大小,还使检测电路输出电压ud的纹波峰峰值UabzM变化。Uabzm和ns的改变,都使调压器放大系数KJ变化。

一般电容器的温度系数较大,所以,电容C1容量随温度变化造成的温度偏差要比变压器和整流器特性随温度变化所造成的偏差大。

图5-18所示为用曲线相交法来求得△utm,由图可见,系统空载时的△uTM要大于负载时的情况,同时,随温度升高,被调量烧的调定值会降低检测电路引起的温度误差调制放大电路温度偏差ΔUta.



调压器的调制级采用运算放大器后,调制放大电路的温度偏差不大(见图5-19),而偏差存在的主要原因是运放正、负输人端输入特性随温度变化而改变的程度不一致造成的,产生偏差的方向则没有一定的规律,随机性较大。



图5-19 调制放大电路的温度偏差,(a)调制放大电路温度偏差 (b)调制放大电路特性变化引起调压特性变化和温度偏差调制放大电路温度偏差△U~的大小也可以采用曲线相交法来求取。设温度变化使运放正、负输入端输入特性变化,造成正端输入信号需要增加△UbD的效果,即导致调压器调制放大电路工作特性右移的结果,图5-19所示为调制放大电路温度偏差△U似的求取方法。如△Uabd为负值,则造成特性左移。

工程近似法求△uta,也要知道由于温度变化而造成的调制级相应输入信号增量△Uabd,则:

△uTA=△uabd/kc

控制执行回路温度偏差ΔUtc

设励磁电源电压Ejj不变,当环境温度升高时,励磁绕组电阻rjj增大,使最大励磁电流ijj下降到Ijj max,控制执行回路的工作特性将变化,调压器工作特性也相应改变,如图5-20所示,可用曲线相交法求得控制执行回路的温度偏差△Utc。温度升高,被调量烧的调定值将有所下降。



图5-20 执行回路的温度偏差,(a)执行回路的温度特性 (b)执行回路温度变化引起的偏差

总温度偏差ΔUT,调压系统的总温度偏差为△UT=△uTD+△uta+△um+△utc。这些温度偏差分量有正、有负,所以在一定程度上起到了补偿作用。当温度偏差超出所规定的要求时,必须采取温度补偿措施。

调压系统静态设计的目的是根据技术条件所规定的指标,计算系统中各环节的参数,以保证被调电压的静态准确度。静态设计时,先要分析偏差的组成和大小,即分析造成偏差的原因,以合理确定系统各环节的参数。

偏差分析,调压系统的总偏差△U一般由三部分组成,即静态偏差△uσ、温度偏差△LIT和使用偏差△Uc,可表示为:

△U=△ucT+△UT+△Uc          (5-30)

定义u/ugn×100%为调压系统的调压准确度或调压精度。

静态偏差△ucT是原理性偏差,技术条件中对它作出了规定,以确定调压系统的开环放开.
