STD70NH02L-1X/rj。此外,由于正、负半波不对称,因此,电枢电流中含有直流分量和偶次谐波,尤其是2次谐波电流分量较大。同时,由于电流只在1/3周期内有输出,因此不含3和3的倍数次谐波,只有5、7……等奇次谐波,即只含有3r±1次谐波,这里r为正整数。

对三相全波整流器来说,励磁机电枢相电流波形如图4-22(b)所示。分解为傅里叶级数后,不包含直流分量和偶次谐波,也不含3次和3的倍数次谐波,只含5、7……等奇次谐波,即只含有6r±1次谐波(尼=1,2,…)。

设交流励磁机采用三相半波整流器,由数值也较大。其原理电路如图4-23所示。

电枢电流总谐波含量较大,因此谐波电动势的谐波电枢,反应的自励作用示意图

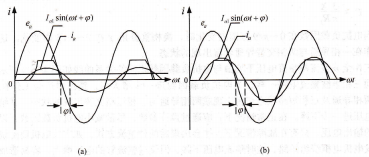

图4-22 交流励磁机电枢电流波形(a)三相半波整流 (b)三相全波整流

交流励磁机电枢电流中的各次谐波电流都会产生谐波电枢反应磁场,会在铁芯中引起附加损耗,同时在励磁机的励磁绕组中感应出谐波电动势。我们可以利用谐波电动势的特点,对发电机进行起励,或对旋转整流器的工作状态进行判定。

谐波电枢反应的自励作用,交流励磁机的源电的,因此可以将谐波电直流电,即在励磁绕组中产生的直流电流,它对为了测量谐波电枢反应的自励作用,可以采用图4-24所示的试验电路。用蓄电池E作为励磁机励磁绕组VI的供电电源,与励磁绕组并联的二极管D可以将谐波电动势整流为直流,从而得到谐波电枢反应电流的直流分量。图中串联的电感线圈L起平滑励磁电流的作用。电流表A1测量由蓄电池提供的励磁电流分量,A2测量流过励磁绕组的实际电流。对某台容量为30kVA、采用三相半波整流器的无刷交流发电机,测量结果为A1的读数为2.21A,A2的读数为2.60A,两个电流之差为0.39A,这就是谐波电动势经整流后形成的自励电流,约占所需励磁电流的15%。显然,主发电机励磁电流越大,谐波电枢反应越大,自励作用也随之增强。

图4-24 测量谐波电枢反应自励作用的试验电路

正确利用谐波电枢反应的自励作用,可以减轻调压器的负担,减小调压器的功耗。但若参数匹配不当,也可能干扰调压器的正利用谐波电枢反应检测旋转整

在无刷交流发电机的维护过程中内容。但直接检测旋转整流器的状态又比较困难谐波申感应电的工作状态。

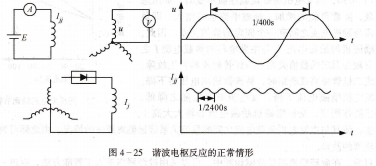

对三相半波整流器,正常情况下2、4次谐波电流的影响比较大。2次谐波电流形成顺序电枢反应磁势,其转向与转子转向相同;4次谐波电流形成逆序电枢反应磁势,其转向与转子转向相反,两者都在励磁机励磁绕组中感应出3倍基波频率的电动势。其波形如图4-25所示。1/2400s谐波电枢反应的正常情形.
