RVG4H01474VMTC交流电流并联负反馈

发布时间:2019/11/9 12:19:31 访问次数:1013

RVG4H01474VMTC基极电位为(-),因T2组成共射电路,所以UO及vf为(+),结果使基本放大电路的净输人电压vgs=Ui-Vr比没有反馈时减小了,是负反馈。综上分析可知,该电路由R引人了电压串联负反馈。

图7.2.5b所示电路中,第一级是由T1、T2组成的单端输入一双端输出式差分放大电路,第二级是运放构成的放大电路,电阻Rf是联系输出回路与输入回路的反馈元件。设Tl基极交流电位tbl的瞬时极性为(十),则有T1集电极的UC1为(-),T2集电极的oc2为(+),第二级的输出电压vO为(-),由此可画出电流ji、jf及ibl的瞬时流向如图中所示,因为净输人电流jid=IB1=ji-jf比无反馈时减小了,是负反馈。反馈信号与输人信号以电流形式求和,故是并联反馈。由电路可见IF=UB1-UO/RF≈-UO/RF(因为经放大后vO>>UB1),用输出短路法令RL=0,UO=0时,则IF=0,故它是电压反馈。综上所述,图7,2.5b电路中引人了级间交流电压并联负反馈。

图7.2.5c电路中引人了级间交流电流并联负反馈。电阻R5、R2为反馈元件。用瞬时极性法不难判断出引人的是负反馈(各有关点电位的瞬性极性及各有关支路电流的瞬时流向均已在图中标出)。在输人端,反馈信号与输人信号以电流形式求和,所以是并联反馈。当用输出短路法令RL=0时,vO=0,但j=J2≈j2≠0,图中电位UA≠0,jF=UB1-UA/R2≈-UA/R2≠0(经放大后有vA>>UB1),这说明R2与R5相当于并联,因而jf是R5、R2对IO的分流,是JO的一部分,属于电流反馈。

负反馈放大电路有哪几种类型?如何判断?

电压负反馈和电流负反馈各有什么特点?

本节将依据负反馈放大电路的组成框图,推导并讨论闭环增益的一般表达式。

由图7.3.1所示的负反馈放大电路组成框图可写出下列关系式:

基本放大电路的净输人信号为

Xid=ti-XF   (7,3.1)



基本放大电路的增益(开环增益)为

A=XF/XID   (⒎⒊2)

负反馈放大电路的增益(闭环增益)为

AF=XO/XI        (7,3.4)

将式(7.3.1)、(7.3.2)、(7.3.3)代人式(7.3,4),可得负反馈放大电路增益的一般表达式为

AF=XO/XI=XO/XID+XF=XO/XO/A+FXO=A/1+AF             (7,3.5)

由式(7.3.5)可以看出,引人负反馈后,放大电路的闭环增益Af改变了,其大小与(1+AF)这一因数有关c(1+AF)是衡量反馈程度的重要指标,负反馈放大电路的所有性能的改变程度都与(1+AF)有关。通常把(1+AF)的大小称为反馈深度,而将AF称为环路增益,由于一般情况下,A和F都是频率的函数,即它们的幅值和相位角都是频率的函数。当考虑信号频率的影响时,AF、A和F分别用AF、A和F表示。下面分几种情况对Ar的表达式进行讨论:

当|1+AF|)1时,则|AF|<|A|,即引人反馈后,增益下降了,这时反馈是负反馈.在|1+AF>>1时,|AF|≈1/|F|。说明在深度负反馈条件下,闭环增益几乎只取决于反馈系数,而与开环增益的具体数值无关。

当|1+AF|(1时,则|AF|>|A|,这说明已从原来的负反馈变成了正反馈。

当|1+AF|=o时,则|AF|→∞,这就是说,放大电路在没有输人信号时,也会有输出信号,产生了自激振荡,使放大电路不能正常工作。在负反馈放大电路中,自激振荡现象是要设法消除的。

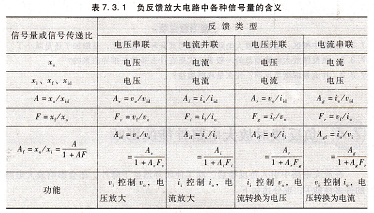

必须指出,对于不同的反馈类型,XI、XO、Xf及Xd所代表的电量不同,因而,四种负反馈放大电路的A、Af、F相应地具有不同的含义和量纲。现归纳如表7.3,1所示,其中AU、AI分别表示电压增益和电流增益(无量纲);AR,Ag分别表示互阻增益(量纲为欧)和互导增益(量纲为西),相应的反馈系数FU、FI、Fg及Fr的量纲也各不相同,但环路增益AF总是无量纲的。



输人信号oi=10mⅤ,开环电压增益AU=104,试求该电路的闭环电压增益AUf、反馈电压rf和净输人电压UId。

解:方法一:由式(7.3,5)可求得该电路的闭环电压增益为

AUf=AU/1+AUFU=104/1+104*0.01=99.01

反馈电压为

Uf=FUUO=FrAUFvi=0.01×99.01×10MV≈9.9MⅤ

净输人电压为

Vid=Vi-Vf=10 mⅤ-9.9 mⅤ=0.1MV

方法二:求Avr的方法同方法一。

由式(7.3.1)推出如下关系式:

Xid=Xi-Xf=Xi-FXO=Xi-FAXid

整理得

XId=XI/1+AF

对于本例题则有

rid=UI/1+AUFU=10MV/1+104*0.01≈0.099mV≈0.1mV

而            Uf=vi-Uid=10 mⅤ-0.1 1nV=9.9 mV





RVG4H01474VMTC基极电位为(-),因T2组成共射电路,所以UO及vf为(+),结果使基本放大电路的净输人电压vgs=Ui-Vr比没有反馈时减小了,是负反馈。综上分析可知,该电路由R引人了电压串联负反馈。

图7.2.5b所示电路中,第一级是由T1、T2组成的单端输入一双端输出式差分放大电路,第二级是运放构成的放大电路,电阻Rf是联系输出回路与输入回路的反馈元件。设Tl基极交流电位tbl的瞬时极性为(十),则有T1集电极的UC1为(-),T2集电极的oc2为(+),第二级的输出电压vO为(-),由此可画出电流ji、jf及ibl的瞬时流向如图中所示,因为净输人电流jid=IB1=ji-jf比无反馈时减小了,是负反馈。反馈信号与输人信号以电流形式求和,故是并联反馈。由电路可见IF=UB1-UO/RF≈-UO/RF(因为经放大后vO>>UB1),用输出短路法令RL=0,UO=0时,则IF=0,故它是电压反馈。综上所述,图7,2.5b电路中引人了级间交流电压并联负反馈。

图7.2.5c电路中引人了级间交流电流并联负反馈。电阻R5、R2为反馈元件。用瞬时极性法不难判断出引人的是负反馈(各有关点电位的瞬性极性及各有关支路电流的瞬时流向均已在图中标出)。在输人端,反馈信号与输人信号以电流形式求和,所以是并联反馈。当用输出短路法令RL=0时,vO=0,但j=J2≈j2≠0,图中电位UA≠0,jF=UB1-UA/R2≈-UA/R2≠0(经放大后有vA>>UB1),这说明R2与R5相当于并联,因而jf是R5、R2对IO的分流,是JO的一部分,属于电流反馈。

负反馈放大电路有哪几种类型?如何判断?

电压负反馈和电流负反馈各有什么特点?

本节将依据负反馈放大电路的组成框图,推导并讨论闭环增益的一般表达式。

由图7.3.1所示的负反馈放大电路组成框图可写出下列关系式:

基本放大电路的净输人信号为

Xid=ti-XF   (7,3.1)



基本放大电路的增益(开环增益)为

A=XF/XID   (⒎⒊2)

负反馈放大电路的增益(闭环增益)为

AF=XO/XI        (7,3.4)

将式(7.3.1)、(7.3.2)、(7.3.3)代人式(7.3,4),可得负反馈放大电路增益的一般表达式为

AF=XO/XI=XO/XID+XF=XO/XO/A+FXO=A/1+AF             (7,3.5)

由式(7.3.5)可以看出,引人负反馈后,放大电路的闭环增益Af改变了,其大小与(1+AF)这一因数有关c(1+AF)是衡量反馈程度的重要指标,负反馈放大电路的所有性能的改变程度都与(1+AF)有关。通常把(1+AF)的大小称为反馈深度,而将AF称为环路增益,由于一般情况下,A和F都是频率的函数,即它们的幅值和相位角都是频率的函数。当考虑信号频率的影响时,AF、A和F分别用AF、A和F表示。下面分几种情况对Ar的表达式进行讨论:

当|1+AF|)1时,则|AF|<|A|,即引人反馈后,增益下降了,这时反馈是负反馈.在|1+AF>>1时,|AF|≈1/|F|。说明在深度负反馈条件下,闭环增益几乎只取决于反馈系数,而与开环增益的具体数值无关。

当|1+AF|(1时,则|AF|>|A|,这说明已从原来的负反馈变成了正反馈。

当|1+AF|=o时,则|AF|→∞,这就是说,放大电路在没有输人信号时,也会有输出信号,产生了自激振荡,使放大电路不能正常工作。在负反馈放大电路中,自激振荡现象是要设法消除的。

必须指出,对于不同的反馈类型,XI、XO、Xf及Xd所代表的电量不同,因而,四种负反馈放大电路的A、Af、F相应地具有不同的含义和量纲。现归纳如表7.3,1所示,其中AU、AI分别表示电压增益和电流增益(无量纲);AR,Ag分别表示互阻增益(量纲为欧)和互导增益(量纲为西),相应的反馈系数FU、FI、Fg及Fr的量纲也各不相同,但环路增益AF总是无量纲的。



输人信号oi=10mⅤ,开环电压增益AU=104,试求该电路的闭环电压增益AUf、反馈电压rf和净输人电压UId。

解:方法一:由式(7.3,5)可求得该电路的闭环电压增益为

AUf=AU/1+AUFU=104/1+104*0.01=99.01

反馈电压为

Uf=FUUO=FrAUFvi=0.01×99.01×10MV≈9.9MⅤ

净输人电压为

Vid=Vi-Vf=10 mⅤ-9.9 mⅤ=0.1MV

方法二:求Avr的方法同方法一。

由式(7.3.1)推出如下关系式:

Xid=Xi-Xf=Xi-FXO=Xi-FAXid

整理得

XId=XI/1+AF

对于本例题则有

rid=UI/1+AUFU=10MV/1+104*0.01≈0.099mV≈0.1mV

而            Uf=vi-Uid=10 mⅤ-0.1 1nV=9.9 mV
