PIC16F1937-I/ML当③④端无输入信号时,光电耦合器OI无输出,晶体三极管V2饱和导通。无触发信号到可控硅V4的门极上,V4不导通呈高阻状态。于是双向可控硅V1。触发极的并联电阻Rl上也就没有足够的电压降去触发双向可控硅V10,这时输出“触点”处于断开状态,输出回路不导通。当③④输入端有输入信号时,光电耦合器oI的输出回路导通,三极管V2截止,可控硅V4被触发导通,使R1上电流加大并建立足够的电压降去触发双向可控硅Vl。,输出“触点”处于闭合状态,输出回路导通。

电压过零导通的原理如下:若当①②端正好处于正弦波幅值附近的时刻,在③④端输入控制信号而使V2截止。但这时因电阻R3和R4的分压电平已足以使V3饱和,使可控硅V4的门极电位接近于阴极电位而无法导通,这与无输入控制信号时一样,R1上无足以触发双向可控硅V10的电压建立,输出“触点”仍处于断开状态。只有当下半周电压过零后使V3截止,V4导通才能使双向可控硅V1。触发,从而使输出“触点”闭合导通。至于电压(或电流)过零截止,是可控硅系列开关器件本身的固有特性。图3-31中并接于输出端①②上的R2和C的串联支路,是瞬时过电压的缓冲保护电路,在关断感性负载时保护双向可控硅免遭瞬时尖峰电压击穿。但R2C串联支路并联在此处会使固态继电器“触点”处于断开状态时的漏电流增加,因此宜将该缓冲保护电路改为外接更合理。另外9输入端反向并联的二极管Vl,在输入信号极性接反时,保护光电耦合器OI不被损坏。图中可控硅阴极上串接的二极管V5的作用是垫高V4的阴极电位,防止V3的饱和压降而使V4误导通。

如果输出的固态开关器件用二只反向并联的可控硅代替双向可控硅,则可增加散热面积,减少热阻。而且始终有一只可控硅在半周中处于反向偏置。其误导通的概率比双向可控硅减少一半。

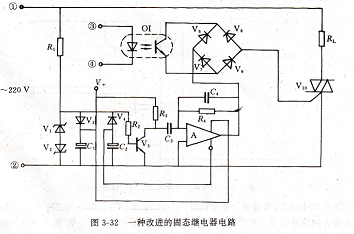

一种零电压导通固态继电器的改进电路如图3-32所示。

一种改进的固态继电器电路，工作原理:加在①②端上的交流电源电压通过限流电阻R1加在稳压管V1和V2上,产生一个峰―峰值为24V的截顶正弦波电压,这个电压通过反相器V5整形成方波,然后送利用指针式万用表R X 10k挡可以大致判断发光二极管的好坏。正常时,二极管正向电阻阻值为几十至200kΩ,反向电阻的阻值为∝。如果正向电阻值为0或为…,反向电阻值很小或为0.则说明LED已损坏。

LED数码管的检测，用数字万用表二极管挡检测。将数字万用表置于二极管挡,此时红黑表笔之问的开路电压为2,8V。可以测量LED数码管各笔段之间的二极管是否导通,所对应引脚的笔段是否点亮,可以识别数码管极性,是共阴极或共阳极,还可以判断各引脚所对应的笔段是否损坏。

判断LED数码管的好坏 这种方法主要是针对已知LED数码管引脚排列.即数码管极性和管脚。测试时将数字万用表置于二极管挡,把黑表笔与数码管的公共极相接,然后用红表笔依次去触碰LED数码管的其他引脚,触到LED数码管中的任意引脚,对应LED数码管笔段就应发光。若触到LED数码管某个引脚时,所对应的LED数码管笔段不发光,则说明LED数码管中的这一笔段已经损坏。

判断LED数码管极性、管脚名称 在测试过程会发现有既不标明型号,也不提供引脚排列图的LED数码管。遇到这种情况,可以使用数字万用表方便地检测出IED数码管的类型、引脚排列以及发光性能。在这里以一位LED数码管为例来说明LED数码管的类型、引脚排列以及发光性能的判别.其检测步骤如下。a,将数字万用表置于二极管挡位,因IED数码管有10个引脚,先假定LED数码管第6个引脚为公共端,将数字万用表黑表笔接在LED数码管公共端6脚上.然后用数字万用表红表笔依次去触碰LED数码管其他引脚,当触碰到IED数码管第10脚时.IED数码管的笔段a发光。则说明被测I'ED数码管是共阴极,LED数码管6脚是公共阴极.LED数码管10脚则是笔段a。
