AS3931DB声表面波滤波器的检测,将指针式万用表置于R×10k挡,用万用表的红、黑表笔分测量2脚与5脚之间电阻,应为0,其余各引脚之间的阻值应为无穷大。也可以用测量电容量的方法,将数字万用表置于电容挡,测量各引脚间的电容,应与相同频率晶振的容量基本相符。

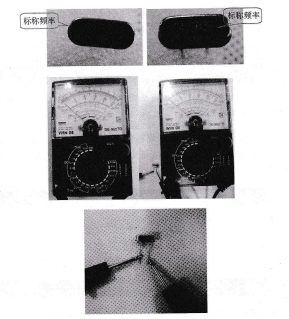

声表面波谐振器的检测,声表面波谐振器的检测如图12-9所示。测量声表面波谐振器的2`3脚之间的电阻

测量声表面波谐振器的1、3脚之间的电阻,图12-9 声表面波谐振器的检测

石英晶体的代换,更换晶振时,最好选用相同型号的产品。如果是新产品,更换

晶振时后缀字母也要尽量一致,否则很可能无法正常工作。对于一些要求不高的电路,可以用频率相近的晶振进行代换。如遥控器中455kHz的晶振损坏后,可以用收音机中450kHz晶振进行替换,对使用没有影响。

晚上学应用 石英晶体振荡器、 陶振元器件在电子电路中的应用晶振的应用已有几十年的历史,因具有频率稳定度高的特点,在电子技术领域中占有重要的地位。石英晶体振荡器在远程通信、卫星通信、移动电话系统、全球定位系统(GPS)、导航、遥控、航空航天、高速计算机、精密计测仪器及消费类民用电子产品中,作为标准频率源或脉冲信号源,提供频率基准,是目前其他类型的振荡器所不能替代的。

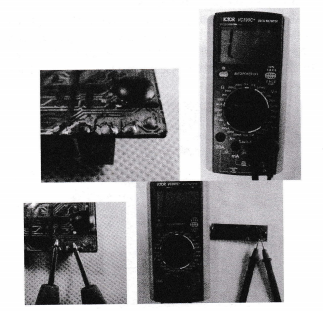

晶振的应用,晶振在单片机中的应用如图12-10所示。常用的晶振为6MHz、

12MHz,如果用作时钟或串口通信,选用11,0592MHz的晶振,主要是方便和精确地设计串口或其他异步通信时的波特率。

AL1就是一个两脚的无源晶振,11,o592M Hz振荡频率,匹配电容是两个30pF的瓷片电容。
