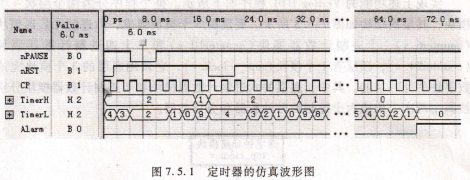

TMP86CH29AF-1A67设计一个具有时、分、秒计时的电子钟电路 ,按24小时制计时，要求：

输出时、分、秒的8421bcd码，计时输入脉冲频率为1Hz。

具有分、时校正功能,校正输人脉冲频率为1Hz。

采用分层次分模块的方法,用Verilog语言进行设计。

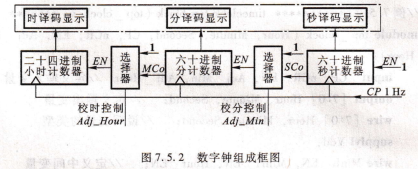

解:设计分析,数字电子钟的组成框图如图7.5.2所示,它由2个六十进制计数器、1个二十四进制计数器和2个2选1选择器共5个模块构成,3个计数器公用一个时钟信号CP,为同步8421BCD码输出的计数器,在秒、分、小时计数器的输出端接上点画线框内的译码显示电路,即可显示出数码(即时间)。图7.5.2中两个选择器分别用于选择分计数器和时计数器的使能控制信号。对时间进行校正时,在控制端(Adj~Hour、adj~Min)的作用下,使能信号接高电平,此时每来1个时钟信号,计数器加1计数,从而实现对小时和分钟的校正。正常计时时,使能信号来自于低位计数器的输出,即秒计数器计到59s时,产生输出信号(sCo=1)使分计数器加1,分、秒计数器同时计到最大值(59 min59 s)时,产生输出信号(MCo=1)使小时计数器加1。

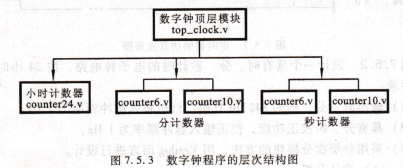

逻辑设计实现上述功能的Verilog HDL程序如下所示。整个程序分为两个层次4个模块,其层次结构如图7.5.3所示。底层由3个模块组成,六进制计数器模块(counte⒗v)、十进制计数器模块(counter1o.v)和二十四进制计数器模块(counter24.v),顶层有1个模块(top~clock.v),它调用底层的3个模块完成数字钟的计时功能。其中,底层的六进制计数器模块和十遇刺计数器模块分别被调用两次,构成六十进制的秒计数器和分计数器。

端子适用于印制板(PCB)线路安装使用,端子间距和外形尺寸已标准化、系列化,国内、外通用。

继电器的种类很多,常见的分类方式如下。

按结构与特征分类:电磁式、干簧式、湿簧式、压电式、固态继电器、磁保持继电器、步进继电器、时间继电器、温度继电器。

按工作电压分类:直流型继电器、交流型继电器、脉冲型继电器。

按继电器接点的形式与数量分类:单组接点继电器、多组接点继电器。

电磁式继电器 电磁式继电器是目前最常用的继电器,电磁式继电器由铁芯、线圈、衔铁、动接点、静接点等组成,在线圈两端加上一定的电压,线圈中就会有一定的电流流过,从而产生电磁效应,衔铁在电磁力吸引的作用下克服返回弹簧的拉力与铁芯吸合,从而带动衔铁的动触点与常开触点吸合。当线圈断电后,由线圈产生的电磁的吸力也随之消失,衔铁就会在弹簧的反作用力下返回原来的位置,促使动触点与原来常闭触点吸合。通过衔铁吸合、释放,从而在电路

中起到导通、切断的作用。未通电时处于接通状态的静触点。 磁路系统由铁芯、轭铁、衔铁、线圈等零件组成,接触系统由静簧片动簧片、触点底座等零件组成,返回机构由复原簧片或拉簧组成。

单组接点继电器又分为常开接点、常闭接点、转换接点。接点继电器包括多组相同形式的接点和多种不同形式的接点。
