第2步：组件

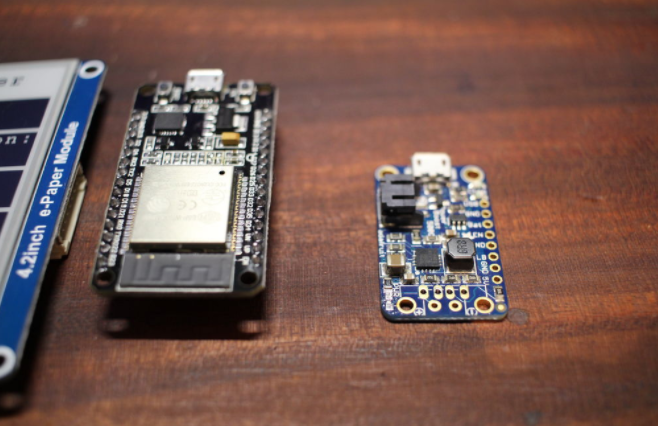

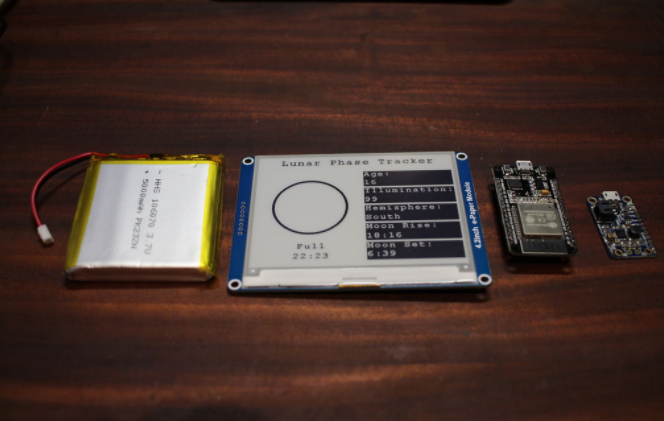

Waveshare E-Ink SPI 4.2“SPI显示器

ESP32开发板（通用）

Adafruit Power Boost 500

5000mAh Lipo电池组

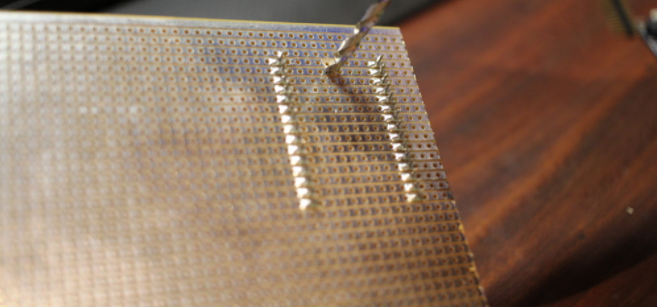

Stripboard（Protoboard）

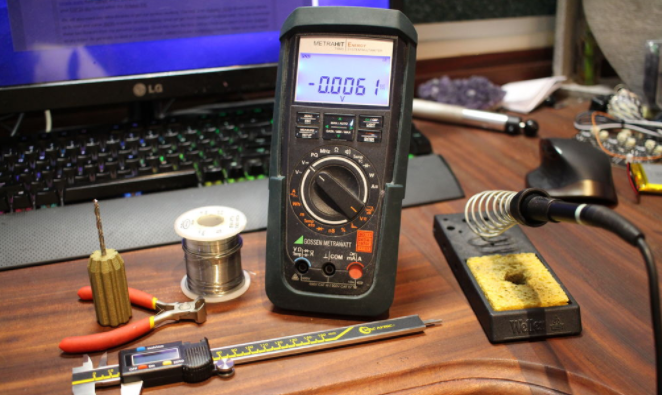

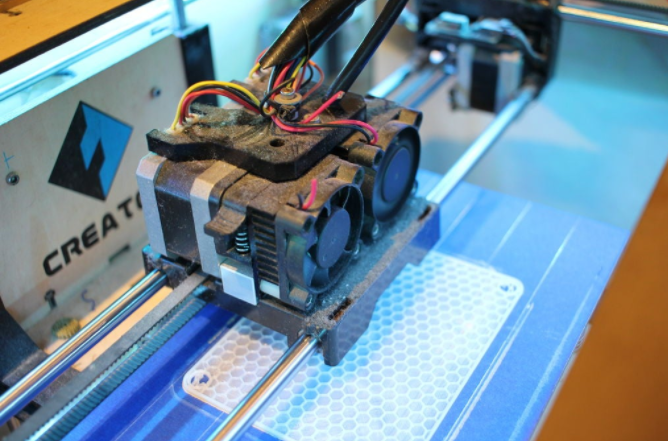

您将需要基本工具，例如：

烙铁

焊料

万用表

卡尺

钻头用于分隔原型板上的轨道

电线

线夹

胶水（热胶将起作用）

安装了Arduino IDE的笔记本电脑

第3步：计算机软件

在我们开始研究电路和编程之前，我们首先需要最新版本的Arduino IDE，可以在这里找到。

由于我们使用带有Arduino核心的ESP32，w e需要在Arduino IDE上安装此核心。按照Github的这个简单指南，它向您展示了您需要使用的软件和配置，以便在Arduino IDE中使用您的ESP32开发板。

我们还需要两个额外的库来使我们的系统正常工作。第一个是Arduino JSON库，它允许我们读取和解析JSON请求，这正是我们从Weather Underground获得的。您可以从我的个人Dropbox或下面的下载这两个库。获得文件后，将其解压缩并放入Arduino库文件夹中。它通常位于C：\ Users \ YOUR_NAME \ Documents \ Arduino \ libraries。确保你重新启动你的IDE，否则Arduino不会拿起新的添加。主要的Arduino SRC代码也在该文件夹中。该库还包含 Waveshare显示提供的样本的修改版本。这些文件已被改变为在ESP32模块上运行其GPIO，我已经实现了一个新的“字体”，其中包含了月亮各个阶段的所有图像。

第4步：电路

好的，所以这个电路非常简单，只需要几个元件和电线。

一般的想法是我们有一个Lipo充电器电路，一个升压转换器给我们5V，然后是ESP32开发套件，它将电压降至3.3V。此3.3V也用于Waveshare电子墨水显示屏。是的，由于升压然后用线性稳压器降压，但效率稍低，但ESP32工作在非常可怕的电压范围内。大约2.5 - 3.6V。这不适用于电池项目，特别是那些使用锂聚合物电池的项目。

基本接线如下：

升压转换器 5V输出 - 》 Vin ESP32开发套件上的＆GND

ESP32 3.3V - 》 3.3V＆GND 电子墨水显示器

ESP32 PIN 18 - 》 CLK 电子墨水显示器

ESP32 PIN 23 - 》 DIN/MOSI 电子墨水显示器

ESP32 PIN 5 - 》 CS/SS 电子墨水显示器

ESP32 PIN 32 - 》 DC 电子墨水显示器

ESP32 PIN 33 - 》 RST 电子墨水显示

ESP32 PIN34 - 》忙》电子墨水显示

你可以看到接线非常简单，我的DIY板只需要大约15分钟的时间来构建。在供电之前一定要用万用表检查是否有短路。
