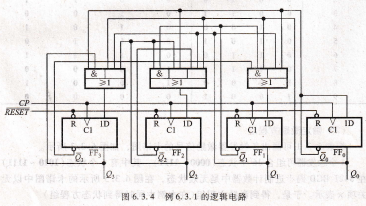

TDA8926JN1画出逻辑图,并检查自启动能力,根据激励方程组町画出逻辑图,如图6.3,4所示。图中,各触发器的直接置0端为低电平有效,如果系统没有复位信号,电路的REsEr输人端应保持为高电平计数器才能正常工作。

检查自启动能力的方法是:将该电路的6个无效状态:1010、1011 1100、1101、1110和1111分别作为现态,代人电路的状态方程组而求其次态。如果还没有进入有效状态,再以新的状态作为现态求次态,以此类推,看最终能否进

人有效状态。结果证明,这6个状态在一、两个时钟周期后全部都能进人有效循环状态,电路具有自启动能力。于是,可画出完全状态图,如图6.3.5所示。

图6.3,5 图6.3.4电路的完全状态图

如果要求电路必须从0000开始计数,则可将前述复位电路连接在RESEr输人端。在开始计数前使REsFr产生低电平脉冲,强制4个触发器进入0000的初始状态,待RESEr=1后再开始计数。

例6.3.2 试设计一序列编码检测器,当检测到输人信号出现110序列编码(按自左至右的顺序)时,电路输出为1,否则输出为0。

解:(1)由给定的逻辑功能建立原始状态图和原始状态表从给定的逻辑功能可知,电路有一个输人信号A和一个输出信号y,电路功能是对输人信号A的编码序列进行检测,一旦检测到信号处出现连续编码为110序列时,输出为1,检测到其他编码序列,则输出均为0。

设电路的初始状态为o,如图6.3.6中大箭头所指。在此状态下,电路输出y=0,这时可能的输人有A=0和A=1两1/0种情况。当CP脉冲相应边沿到来时,若图6.3.6 例6.3.2的原始状态.
