PM5YDW674182中的P和G的作用是什么?

说明反码和补码之间的关系。

简要说明由加补码完成减法运算的原理。

前面介绍的中、小规模组合逻辑集成器件性能好、结构简单,因而成为组成数字系统的基本构件。但是对于一个大型复杂的数字系统,过多的器件可能导致功耗高、占用空间大和系统可靠性差等问题。利用可编程逻辑器件进行数字系统的设计,可以较好地解决以上问题。可编程逻辑器件是一种可以由用户定义和设置逻辑功能的器件。该类器件具有逻辑功能实现灵活、集成度高、处

理速度快和可靠性高等特点。

PLD①的结构、表示方法及分类

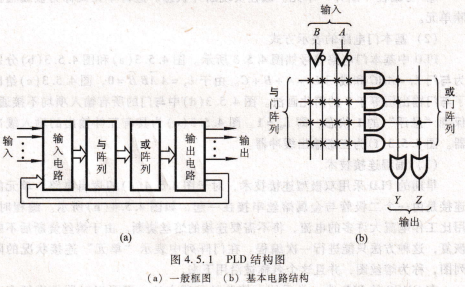

PLD的结构，PLD的一般结构框图如图4,5.1(a)所示。与阵列和或阵列是它的基本组成部分,通过对与、或阵列的编程实现所需的逻辑功能。输人电路是由输入缓冲器组成,通过它可以得到驱动能力强,并且互补的输人信号变量送到与阵列。有些PLD器件的输人电路包含锁存器或寄存器等时序电路。输出电路主要分为组合和时序两种方式,组合方式的或阵列经过三态门输出,时序方式的或阵列经过寄存器和三态门输出。有些电路可以根据需要将输出反馈到与阵列的输人,以增加器件的灵活性。图4.5,1(b)所示为PLD基本电路结构,为简明起

见,将输出三态门省略。

PLD的表示方法，为了便于绘制与、或阵列的结构图,采用一种简化的表示方法,该方法的各种符号及含义如下。

连接方式，在图4.5.1(b)所示基本的PLD结构中,门阵列的每个交叉点称为“单元”单元的连接方式共有三种情况,如图4.5,2所示:

硬线连接。硬线连接是固定连接,不可以编程改变。

可编程“接通”单元。它依靠用户编程来实现“接通”连接。

可编程“断开”单元。编程实现断开状态。这种单元又称为被编程擦除单元。
