FLD5F6CXSJ22该表达式无需化简和变换 ,可直接列出真值表。

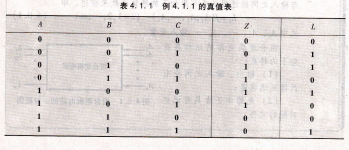

第二步 ,列写真值表。将3个输入变量的8种可能的组合一一列出。分别将每一组变量的取值代人逻辑函数表达式 ,然后算出中间变量z值和输出L值 ,填入表中，如表4,1.1所示。

第三步,确定逻辑功能c分析真值表后可知,当A、B、C三个输入变量的取值中有奇数个1时,L为1,否则L为0。该电路可用于检查3位二进制码的奇偶性,当输入电路的二进制码中含有奇数个1时,输出1为有效信号,所以称为奇校验电路。

如果在上述电路的输出端再加一级反相器,当输人电路的工进制码中含有偶数个1时,输出为1,则称此电路为偶校验电路。

波形图可以比较直观地反映输人与输出之间的逻辑函数关系,对于比较简单的组合逻辑电路,也可用画波形图的方法进行分析。为了避免出错,通常是根据输人波形的变化分段,然后逐段画出输出波形,例如,第一段的输人信号A、B、C的值均为0,代人表达式中得出z和工的值。最后根据逻辑图的输出端与输人端波形之间的关系确定功能。例4.1,1的波形图分析结果如图4,1,2所示。

例4,1,2 试分析图4.1.3所示组合逻辑电路的逻辑功能。

第一步,根据逻辑电路可写出各输出端的逻辑表达式,并进行化简和变换。

X=A

y=AB.AB=AB+AB

z=AC・AC=AC+AC

第二步,列写真值表,如表4.1.2所示。
