ACB106DHAT-S621峰值波长^p为610nm;主波长λDl为624nm;如图6-8所示,半波△^22nm。

发光强度(cd) 指表示光源在一定方向范围内发出的光通量的大小 。一般而言 ,光源之光线会向不同方向以不同强度放射出其光通量 ,在特定方向所放出之可见光之强度称为光强 。发光强度与IF成正比 ,如图6-9所示 。

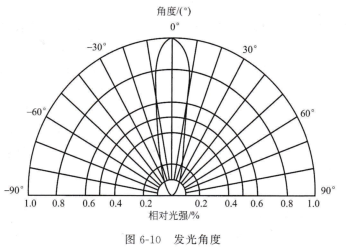

发光角度(2弘 /2) LED为指向性元件 ,2乳 /2表示发光强度50%时的角度。LED亮度与角度成反比 ,亮度相同的两颗LED,2el/2愈大 ,则rv愈小 。如图6-10所示 。

色温(K)一个光源之色温被定义为与其具有相同光色之“标准黑体”本身的热力学温度值,以量化光源的光色表现。根据普朗克的理论.将标准黑体加热,温度逐渐升高光度亦随之改变。标准黑体的颜色由红一橙红一黄一黄白一白一)蓝白的过程。黑体加温到出现与光源相同或接近光色时的温度,定义为该光源的相关色温度。标准黑体之温度越高,其辐射出之光线光谱中蓝色成分就越多.红色成分也就相对越少.反之,标准黑体之温度越低,其辐射出之光线光谱中的蓝色成分就越少.红色成分就越多。

正向工作电流IF 指I￡D正常发光时的正向电流值。在实际使用中应根据需要选择IF在0,6IFm以下。

U-r特性 LED的电压与电流的关系用伏安特性曲线表示。在正向电压正小于某一值(叫阈值)时,电流极小,不发光。当电压超过某一值后,正向电流随电压迅速增加.发光。由U-I曲线可以得出LED的正向电压、反向电流及反向电压等参数。正向的LED反向漏电流IR<10uA以下。

LED数码管的主要参数,8字高度:8字上沿与下沿的距离,比外形高度小,通常用英寸(in)来表示,范围一般为0.25~20in。

长×宽×高:长是指数码管正放时,水平方向的长度;宽是指数码管正放时,垂直方向上的长度;高是指数码管的厚度。

时钟点:四位数码管中,第二位8与第三位8字中间的两个点。一般用于显示时钟中的秒。

电流:静态时,推荐使用10~15mA;动态时,1/16动态扫描时,平均电流为4~5mA,峰值电流为50~60mA。

电压:查引脚排布图,看一下每段的芯片数量。红色数码管时,使用1,9V×每段的芯片串联的数量。绿色数码管时。使用2.1V×每段的芯片串联的数量。
