951440-2011709-AR-TP再假设万用表红表笔接触c极 ,黑表笔接触e极 。重复以上过程 ,比较两次测量结果 ,看万用表指针的偏转角度 ,偏转角度大的一次 ,说明It大 ,三极管处于放大状态 ,假设的c、e极正确 。

被测管为PNP管 ,则用黑表笔接触三极管e极、红表笔接触三极管c极 。

三极管性能的简易测量

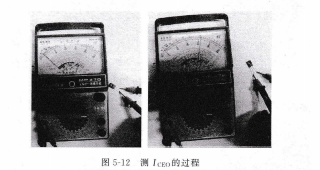

用指针式万用表电阻挡测rtE()和基极开路,用指针式万用表黑表笔接NPN管的集电极c、红表笔接发射极c(PNP管相反),此时测得c、c间电阻值大.则表明r(.。小,测得c、e间电阻值小,则表明r cE()大。测Icr()的过程如图5-12所示。

用手指代替基极电阻Rb,用以上方法测c、e间电阻.若阻值比基极开路时小得多,则表明值大。

用指针式万用表⒉FE挡测指针式万用表有/7FE挡.按万用表上规定的极型插入三极管即可测得电流放大系数,若很小或为零.表明三极管已损坏,可用电阻挡分别测两个PN结,确认是否有击穿或断路。

指针式万用表的hFE挡检测值方法如下。

拨到为FE挡。

将万用表置于ADJ挡.然后进行调零。

将被测二极管的c、b、e三个引脚分别插人相应的插孔中(TO-3封装的大功率管,可将其3个电极接出3根引线,再插入插孔)。

从表头读出该管的电流放大系数。
