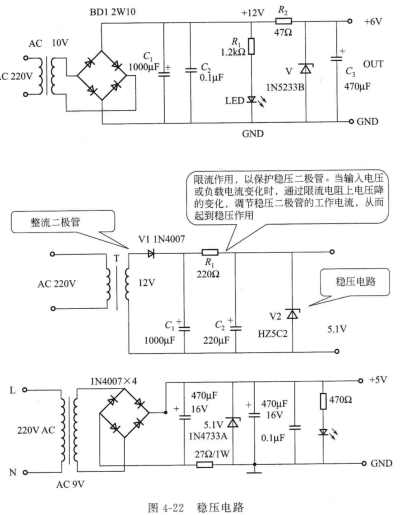

74LVC1G58GM,115稳压电路如图4-22所示。

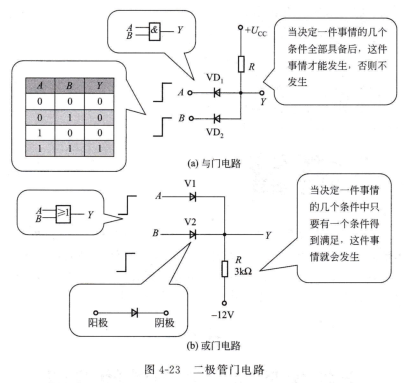

门电路,利用二极管通、断的开关特性 ,可以组成实现与逻辑函数关系的电路 ,该电路称为与门电路 ,二极管门电路如图4-23所示。门电路的输出状态是由输人状态决定的。

当外加正向电压大于UD时 ,二极管导通 ,开关闭合 (二极管两端压降为UD);当 外加电压小于UD时 ,二极管截止 ,开关断开。

晶体三极管又称“晶体管”或“三极管”(简称BJT)。在半导体锗或硅的单晶上制备两个能相互影响的PN结,组成一个PNP(或NPN)结构。三极管在电路中主要起到放大、振荡或开关等作

用,是目前在电子产品中应用最广泛的半导体电子器件之一。

上午学基础 三极管的识别

三极管的基本结构是由两个反向连接的PN结组成,有PNP和NPN两种组合。中间的N区域(P区域)叫基区,两边的区域叫发射区及集电区。三个区域接出来的引脚依序称为发射极(E-

mitter,E)、基极(Base,B)和集电极(Collector,C),发射极在三极管特别被标出,箭头所指的方向是电流流过三极管的方向。在没接外加偏压时,两个PN结界面都会形成耗尽区,将中性的P

型区和N型区隔开。三极管的封装形式是指三极管的外形参数及安装半导体三极管用的外壳。三极管的封装形式主要有金属、陶瓷、塑料形式,装配方式有通孔插装(通孔式)、表面安装(贴片式)、直接安装。常用三极管的封装形式有To-92、To-126、TO-3、T0-220等。如三极管的封装为T0-XXX,XXX表示三极管的外形。
