ECH-U1H153GX5Z5U电容器 Z5U电容器称为“通用”陶瓷单片电容器。

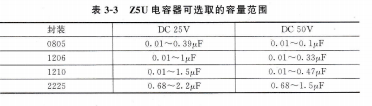

Z5U电容器主要的优点是它的小尺寸和低成本。在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%。尽管它的容量不稳定.由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围,尤其是在退耦电路的应用中。Z5U电容器的取值范围如表3-3所示。

Y5V电容器 Y5V电容器是一种有一定温度限制的通用电容器,在―30~85°C范围内其容量变化可达22%~82%。Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7uF的电容器。

Y5V电容器的取值范围如表3-4所示。

超级电容是近几年才批量生产的一种无源器件,介于电池与普通电容之间9具有电容的大电流快速充放电特性及电池的储能特性,可以重复使用且寿命长,放电时利用移动导体间的电子释放电流,为设备提供能源。日前可以用作新能源汽车,以及机械、船舶等设备中燃油发动机的辅助电源,形成油电混合动力。

下午学技能 电容器的检测

电容标注方法

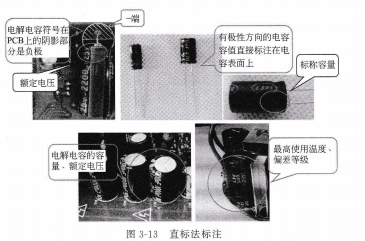

直标法 将电容的主要参数如标称容量、额定电压、允许偏差等,直接标注在电容上,如图3-13所示。
