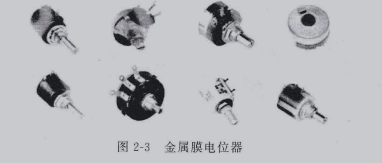

RC0805FR-0734RL金属膜电位器 金属膜电位器一般为微调电位器 ,其外形如图2-3所 示 。它综合了线绕和非线绕电位器 的最佳性能。其特点如下 。① 温度系数小于10× 10ˉ 6℃ ˉ1,最大也只有20× 10ˉ 6℃ ˉ1。

② 可制成标称阻值很小的电位器 ,阻值范围为 2Ω ~5kΩ 。

③ 没有电流噪声和非线性 。

④ 滑动噪声很小 ,等效噪声电阻小于等于20Ω ,甚至小于10Ω 。

⑤ 稳定性好 ,分辨力高 。

⑥ 没有分布参数 ,可用于高频场合 。

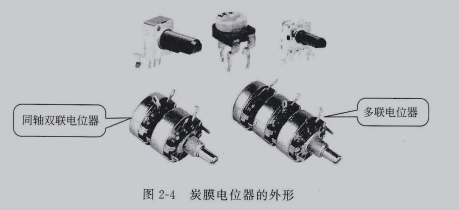

3)炭膜电位器炭膜电位器的电阻体是在绝缘基体上蒸涂一层炭膜制成 的 。它的特点是结构简单 ,绝缘性能好 ,噪声小且成本低 。炭膜电位器的外形如图2-4所示 。

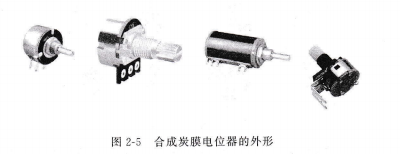

合成炭膜电位器电阻体是用经过研磨的炭黑 、石墨 、石英等材料涂敷于基体表面而成 ,该工艺简单 ,是目前应用最广泛的电位器 ,其外形如图2-5所示 。

其特点如下 。

① 阻值连续可调 ,分辨力很高 ,理论上为无穷大 。

 ② 阻值范围宽 ,约为 100Ω ~4,7MΩ 。

③ 易制成符合需要的阻值变化特性 。

④ 功率一般低于2W,有0.125W、 0.5W、 1W、 2W等 ,若做到3W,体积显得很大 。

⑤ 精度较差 ,一般为±20%。

⑥ 对于低于100Ω 的电位器 ,比较难以制造 。

⑦ 由于黏合剂是有机物 ,耐热和耐潮性较差 ,寿命低 。

5)有机实心电位器 有机实心电位器是用加热塑压的方法 , 将有机电阻粉压在绝缘体的凹槽内。与炭膜电位器相 比具有耐热性 好 、功率大 、可靠性高 、耐磨性好 的优点 ,但温度系数大 、动噪声大 、耐潮性能差 、制造工艺复杂 、阻值精度较差,在小型化 、高可靠 、高耐磨性的电子设各以及交 、直 流 电路 中用作调节电压 、电流 。有机实心电位器 的外形如图2-6所示 。
