自动控制装置具有相问故障电流整定、接地故障电流整地功能、重合闸时间间隔整定、  接地故障动作延时整定、复位时间整定、动作顺序及次数整定、外部功能设定,还可通过RTU实现重合问首次关合故障自动闭锁远方控制。图⒍12所示为ZCW-12系列户外交流分布式真空自动重合器自动控制装置内部参数设置。

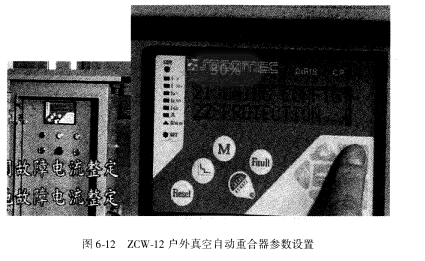

图⒍12 ZCW-12户外真空自动重合器参数设置

ZCW-12系列户外交流分布式真空自动重合器的主要技术参数有:额定电压为12kⅤ,额定电流为1250A,额定短路开断电流为⒛kA,动稳定电流峰值为⒛kA,4s热稳定电流为⒛kA,额定短路开断电流的开断次数为3O次,机械寿命为1OulCl次,重合闸时间间隔为1~ωs,动作闭锁次数为1~4次。
