光纤通信系统的组成NT5CB256M8BN-CG

   光纤通信系统的组成如图5-21所示,图中示出了通道的一个传输方向,相反方向的传输结构与此完全相同。发端的电端机是常规的通信发送设备,用于对信息信号进行处理,例如进行模/数转换、调制和多路复用等。发端的光端机内有作为光源的激光器或发光器或发光二极管,其作用是将电信号调制到光信号上。然后将经过调制的光源输人光纤,向对端传输。光信号在传输途中要经过多次中继器的整形和放大,以恢复其形状和强度,再向前传输。中继器的间隔大约为50~⒛km。中继器的原理是用光检测器将光信号变成电信号,经过整形放大后,再变成光信号,在收端正好相反。经光纤传来的光信号经光检测器后变成电信号,再经收端电端机的解调,恢复成发端信号的信号形状。

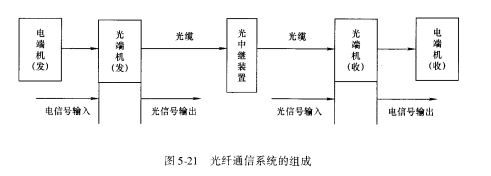

   图521 光纤通信系统的组成
