温度与湿度测试电路 IA0505S-2W

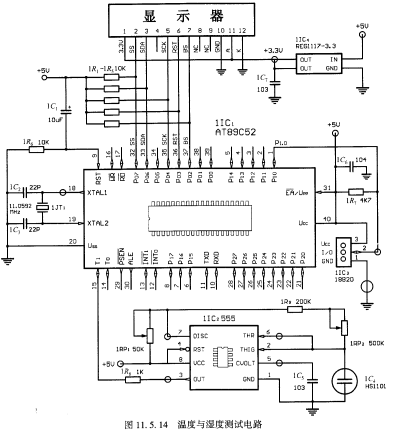

   温度与湿度测试电路如图11.5,14所示,其测量程序流程图如图11.5.15所示。

   工作原理:

   当环境温度或温度发生变化时,DS18B⒛将接收到的温度值,通过它的单线总线I/0端口第2脚送入单片机1IC1(ATs9C52)的第1脚P1.0口。

    当环境湿度或湿度发生变化时,湿度传感器1C4将感应到的湿度值转换成相对应的电容值。时基电路ⅡC2(555)、湿度传感器1C4、电位器1RP1~1RP2组成单稳态电路。通过单稳态电路,1C4的电容值转换成具有一定频率的方波,由输出端oUT(第3脚)输出,并送人单片机ⅡCl(ATg9C52)的第15脚(T1口)。
