频标单元电路分析 LD3985M27R

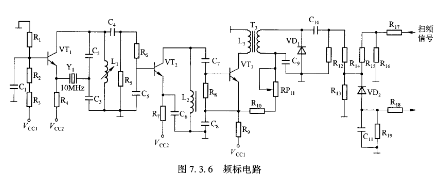

   其具体电路如图7.3.6所示。

    本电路包括四个部分:10MHz晶振、隔离放大器、谐波发生器及混频滤波电路。

   10MHz晶振电路:它由振荡管ⅤTl,电容C2、C3和电感L1构成调谐回路,当调谐回路的谐振频率大约为10MHz时,由电容Cl和晶体Y】对振荡管形成正反馈,从而形成稳定的正弦波振荡。隔离放大器:ⅤT2为隔离放大器,该放大器有两个作用,即能有效地抑制谐波发生器的阶跃脉冲对晶振的影响及为1MHz的频标电路提供输人同步脉冲。

   谐波发生器:它由晶体管ⅤT3、变压器T3与阶跃二极管ⅤDl等主要器件组成,该电路主要作用是将10MHz的基准信号形成前沿非常陡峭的窄脉冲,这由ⅤT3工作点的设置与阶跃二极管的连接方式来决定。这样处理是因为根据傅里叶分析,窄脉冲的谐波极其丰富,其频谱幅值较为平坦,容易获得高度一致的菱形频标。ⅤT3处在截止状态,当输入脉冲到来时,ⅤT3迅速导通,并通过电感线圈L3将正脉冲信号加到阶跃二极管ⅤD1上。电阻RlO、电位器RP11为阶跃二极管提供正向偏置,即静态时阶跃二极管有一个正向偏置电流f。电容C9为隔离直流,电容C10和电阻R12除了在电路中起微分作用外,电容ClO还具有隔直作用。阶跃二极管及其附属电路的等效电路和波形如图7.3,7所示。

    图7.3.7 阶跃二极管等效电路及其波形

   当变压器T3上的正脉冲作用到阶跃二极管上时,阶跃二极管由静态时的正向偏置变为反向偏置,但阶跃二极管的输出端暂时仍处于低电位状态,经过一定的时间后,阶跃二极管离开导通状态,其电压突然跳变到高电位。即阶跃二极管从导通状态到截止状态的时间极短,这样就实现了高速脉冲的整形。

   阶跃后的脉冲信号,通过由Cl。和R12组成的微分电路,经R14、R13电阻分压电路加到混频器ⅤD2上(见图7.3,6)。同时加到混频器上的还有经过R17、R16分压后的扫频信号,混频器的输出通过R19、C11组成的滤波器滤波后,并经R1:馈至频标放大器。
