谐波的定义及标准

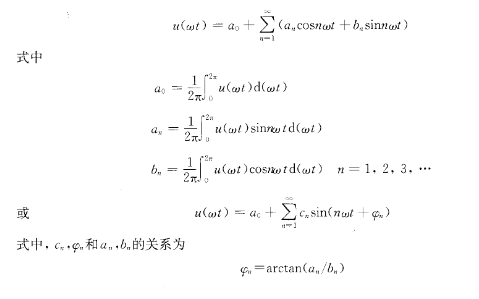

   在供电系统中,GM6250-1.8ST89R人们总是希望交流电压和交流电流保持正弦波。正弦波电压可以表示为,LJ为电压有效值;为初相角;ω为角频率。当正弦波电压施加在线性无源器件电阻、电感和电容上时.其电流和电压分别为比例、积分和微分关系.但仍为同频率的正弦波c但如果正弦波电压施加在非线性电路上,电流就变成非正弦波,非正弦波电流在电网阻抗上产生压降.会使电压波形也变为非正弦波。当然,非正弦波电压施加在线性电路上时.电流也是非正弦波:对于周期为T=2π/ω的非正弦电压,可分解为如下形式的傅里叶级数在式(713)和式(714)中,频率与工频相同的分量称为基波,频率为基波整倍数(大于D的分量称为谐波,谐波次数为谐波频率与基波频率的整数比。上述定义同样适用于非正弦波。
