该拓扑结构具有以下特点: LM2902DT

   ①逆变器开关器件可以选择在任何时刻通断,谐振可以在任何时刻进行,便于和逆变器VTl~VT6开关器件的PWM控制同步;

   ②所有开关器件承受的电压应不超过Lrd;

   ③谐振电路的开关动作均在零电压条件下进行;

   ④谐振电感Lr不在主回路能量传递通道上,逆变器不换流时Lr不工作,仅作为谐振时的储能元件;

   ⑤谐振电容和每个主开关器件并联,因此,可以利用器件本身的寄生电容作为谐振电容或作为谐振电容的一部分。

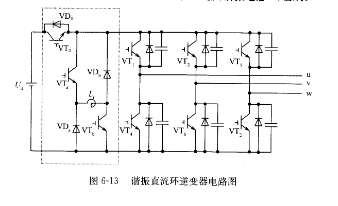

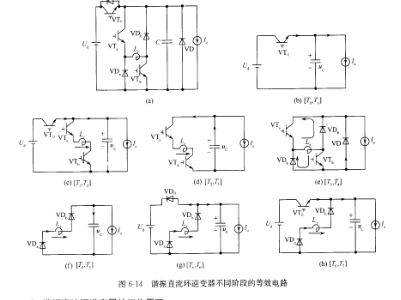

   图613中的所有器件均假设为理想的,谐振电感Lr远小于负载电感。LrC谐振周期很短,因此,在一个谐振周期中,带有三相电感性负载的逆变器从直流母线侧来看可以等效为一恒定的电流源Ⅰ。,直流电源电压为一个理想的电压源Ud,忽略i冫r、C的损耗。因此,图613所示电路的工作过程可以用图614(a)的等效电路来分析。
