PWNI集戊电路 UC1524A

   控制器不仅使系统达到要求的稳态和瞬态性能指标,而且当电源工作异常时,能实现对电源的保护。在开关电源中被大量使用的PWM集成电路UC1524A控制器就具有上述特点。UC1524A的框图如图⒋47所示。该集成电路的电源输入电压为8~40V(引脚15),提供了一个5V(引脚16)的精密参考电压源。误差放大器可以构成电压闭环反馈调节系统,保证输出电压恒定。在引脚6和引脚7接人电阻Rt和电容Ct,振荡器的锯齿波频率为

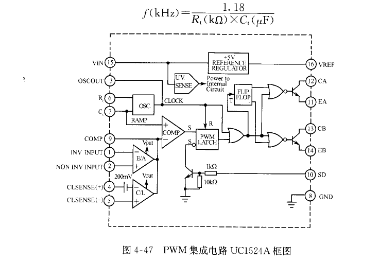

   图447 PWM集成电路UC1524A框图

    误差放大器的输出与锯齿波经比较器决定开关的占空比。该集成电路适用于推挽式和桥式PWM变换器,PWM互锁电路确保了在任何时期只有一个开关管被触发,并且Ct决定了0,5~4us的逻辑延迟时间,防止两个开关管同时触发。
