   (1)通用变换器桥仿真模块的功能和图标

   通用变换器桥模块是由6个功率开关组成的三相桥式整流器模块。功率开关的类型和变换器的结构可通过对话框进行选择。通用变换器桥的类型有:Dode桥、Thyhstor桥、GT⒍Dode桥、MOSFE孓uode桥、IGBT-Dode桥、Ideal S诫tt・h桥,其图标分别如图242(a)~(f)所示。桥的结构有单相、两相和三相。

   (2)通用变换器桥仿真模块的输人和输出

   模块的输入端和输出端取决于所选择的变换器桥的结构:

   当A,B,C被选择为输入端时,则直流(+,―)端就是输出端;

   当A,B,C被选择为输出端时,则直流(+,―)端就是输人端。

   除Dode桥外,其他桥的“g”输入端可接收来自外部模块、用于触发变换器桥内功率开关的触发信号。

   (3)通用变换器桥仿真模块的参数设置

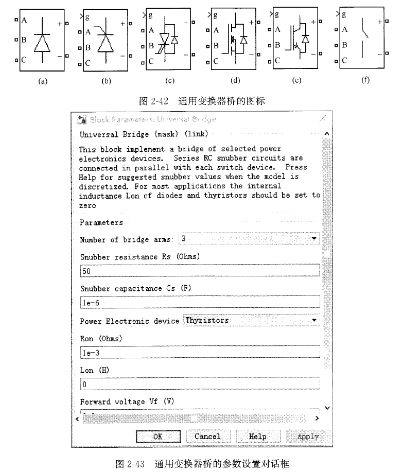

   以图⒉42(b)为例,通用变换器桥的参数设置对话框如图243所示。
