有源逆变时能量的传递关系

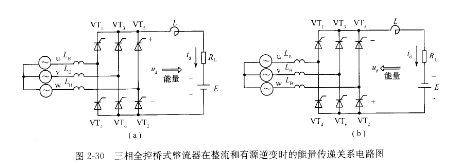

   在有源逆变状态,弄清交直流电源间能量的传递关系是非常重要的。 H55S2562JFR-A3M整流和有源逆变的根本区别即在于能量的传递方向不同。以三相全控桥式电路为例,如图⒉30(a)所示,电路I作在整流状赫町矶与E同梗附目甏叽)此咖的传递硎图际整流器将交流电转换为直流电给负载供电,一部分消耗在电阻RL上,其余部分被电源E吸收。

   如果要求电路工作在有源逆变状态(例如,直流可逆调速系统的回馈制动状态,此时E为直流电动机的电枢电势),此时电能的传递方向如图~930(b)所示,负载中的直流电源E输出电能给逆变电路,通过有源逆变送回电网,电流从负载中的直流电源E流出,从逆变电路输出平均电图~930 三相全控桥式整流器在整流和有源逆变时的能量传递关系电路图压Ud的正极流人,但由于晶闸管具有单向导电性,电流Ⅰd方向不能改变,为实现有源逆变,必须默叽顿电源E极眭也为免翔引引札阡吒罱f>帆若要实现叽垧赂要α>90°,这时电流rd仍保持与整流运行状态相同的流动方向,但LJd改变了极性,整流器将直流电转换为交流电回馈给电网。可控整流器的这种逆变运行模式的长期而稳定的工作状态只有如图230所示在直流侧存在一个稳定的电源时才是有可能的。
