常用电力电子器件的仿真模型

   1 晶闸管的仿真模型 H55S1262EFP-75M

   (1)晶闸管的图标、符号和仿真模型

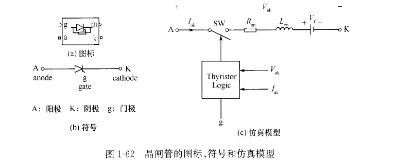

    晶闸管仿真模型由电阻R。n、电感L。n、直流电压源Vf,和一个开关串联组成。开关受逻辑信号控制,该逻辑信号由电压、电流和门极触发信号(g)决定。晶闸管的图标、符号和仿真模型如图⒈62所示。

    图⒈62 晶闸管的图标、符号和仿真模型

   晶闸管模型还包括一个RC串联缓冲电路,它与晶闸管并联。缓冲电路的R和C值可以设置,当指定C=inf时,缓冲电路为纯电阻;当指定R=0时,缓冲电路为纯电容;当指定R=inf或C=0时,缓冲电路去除。

   (2)晶间管的伏安特性

   晶闸管的伏安特性如图⒈63所示。

   (3)晶间管的仿真模型和参数设置

   为了提高仿真速度,本节采用标准的晶间管模型,在设置晶闸管模型参数时注意不能将电感L设为零。在晶间管的图标中可以看到,它有两个输入和两个输出。第1个输人a和输出k对应于晶闸管的阳极和阴

极。第2个输人g为加在门极上的逻辑信号(g)。第2个输出m用于测量输出向量Erak。晶闸管需要设置的参数有:内电阻R。n(单位为Ω)、内电感L。n(单位为H)、正向管压降yf(单位为V)、初始电流rc(单位为A)、缓冲电阻Rs(单位为Ω)和缓冲电容α(单位为D。对于晶间管的详细(标准)模型,还有擎住电流ⅠI'(单位为A)和关断时间民(单位为s)两个参数需要设置。
