机械相位稳定性

   弯折、扭转、反复弯曲等机械应力的长期作用会造成内导体和外导体的机械硬化,使电缆的物理长度发生变化,从而引起相位的变化。外导体结构以及电缆各部分之间在弯曲等机械应力作用下发生尺寸变化或位移也会导致电缆的相位变化。FAN1581MX因此,高机械稳相的射频电缆必须采用特殊的设计结构形式,其内导体、绝缘、外导体结构应在弯曲时保持稳定,而且互相之间能结合紧密,从而保持电缆的结构稳定性,以达到相位不随弯曲、冲击、扭转等机械应力的变化的目的。

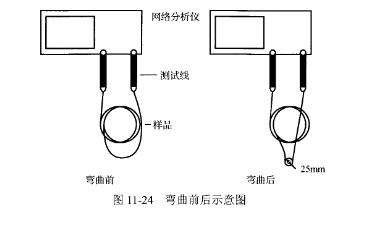

   例如,某电缆要求机械相位稳定性测试样品在一定的条件弯曲的状态下相位变化的情况。用一台足够精度的网络分析仪来测量某频率范围内相位,将试样在直径为(25±1)mm的芯棒上弯曲半圈,弯曲如图11-24所示(按规范给出弯曲位置离线缆接头处位置),要求在该频率范围内相位变化的极限值应符合产品标准的规定。
