衰减常数

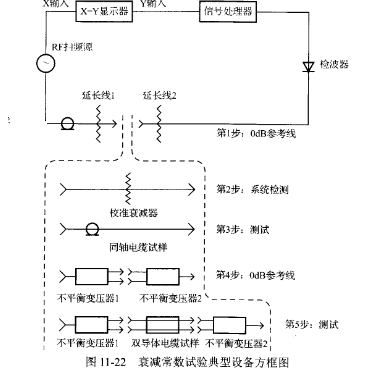

衰减常数的测试可采用扫频射频传输技术测试,图11砭2给出了测量所用的典型设备方框图。 FAN1117ADX第1步到第3步适用于同轴电缆。试验装置包括一个随频率而变的射频传输损耗显示器(dB)。零分贝基准线是通过直接将第1步中延长线1和延长线2彼此连接而确定的,系统振幅精确度是在第2步中通过测量校准衰减器在相关详细规范规定范围内的射频传输损耗来校验。校准衰减器的标称值应能覆盖预期的测量损耗值。
常用矢量网络分析仪进行测试,测量插入损耗s2卜S12,从而计算出衰减常数的值,其测试原理如图1192所示。
衰减常数
衰减常数的测试可采用扫频射频传输技术测试,图11砭2给出了测量所用的典型设备方框图。 FAN1117ADX第1步到第3步适用于同轴电缆。试验装置包括一个随频率而变的射频传输损耗显示器(dB)。零分贝基准线是通过直接将第1步中延长线1和延长线2彼此连接而确定的,系统振幅精确度是在第2步中通过测量校准衰减器在相关详细规范规定范围内的射频传输损耗来校验。校准衰减器的标称值应能覆盖预期的测量损耗值。
常用矢量网络分析仪进行测试,测量插入损耗s2卜S12,从而计算出衰减常数的值,其测试原理如图1192所示。
