电磁继电器概念与工作原理

   电磁继电器是机电继电器中最具代表性的门类,是利用输入电路的电流在电磁铁铁芯和衔铁间产生吸力而工作的一种继电器。继电器依据其磁路和触点结构,通常包括非极化、极化、磁保持、舌簧和射频继电器等。 HAL501SF-A通用电磁继电器输入线圈的电流无极性规定;极化继电器的磁路中由永久磁钢组成极化磁路,继电器动作和输入信号的极性相关。磁保持继电器是一种双稳态极化继电器,其有两种:一种是单线圈的,通过给线圈通正和负直流电压使其切换保持;一种是双线圈的,给一个线圈通正向直流电压使其动作并保持,给另一个线圈通反向直流电使其释放并保持。

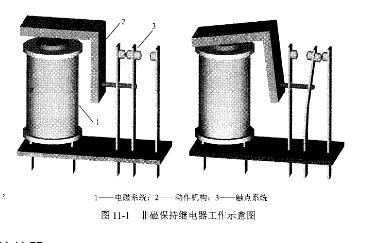

   电磁继电器通常由电磁系统、触点系统和动作机构组成。在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力作用下运动,推动触点的转换,非磁保持电磁继电器工作示意如图11-1所示。
