光电晶体管的集电极一发射极饱和电压

   1.测试电路图(见图10-20)H5PS1G63EFR-S6C

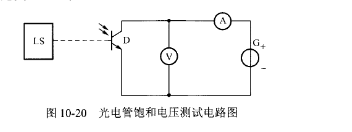

   图10-20 光电管饱和电压测试电路图

   图中,LS为光辐射源;

   D为被测光电晶体管;

   V为电压表;

   A为电流表;

   G为电流源。

   2.测量程序

   (1)在规定的温度条件下;

   (2)将光辐射源稳定在凡或民的规定值,并将集电极电流调到规定值,然后测量被测光电晶体管集电极一发射极饱和电压。

   3.注意事项

   (1)应避免由于光源的辐射事被测器件过热,对于超过200W/亻议安装隔热板作为快门,以限制曝光的持续时间。

  (2)应保证光学面的清洁度。

  (3)测量前应使光源稳定。
