电感量

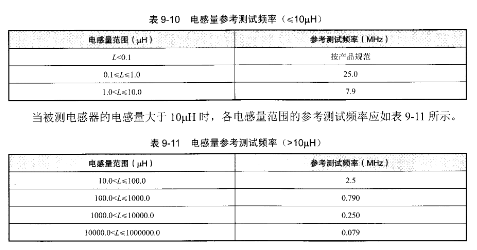

   电感器和变压器绕组的电感量应采用满足测试精度的仪表进行测量,如LCR测试仪和阻抗分析仪等,当被测电感器的电感量小于10uH时,各电感量范围的参考测试频率应如表⒐10所示。

   当被测电感器的电感量大于10uH时,各电感量范围的参考测试频率应如表⒐11所示。 GBLC12CI-LF-T7

   表g~11 电感量参考测试频率(>10uH)

   电感器的品质因数测试可采用满足测试精度的仪表进行测量,如LCR测试仪和阻抗分析仪等,其测试方法和电感量的测试方法相同。测试频率和测试电压一般和电感量的测试条件相同。

    自谐频率

    (1)采用射频阻抗分析仪或射频网络分析仪测量。把阻抗分析仪的频率调整到详细规范规定的最小频率,并对杂散电容进行补偿后(指示C=0),把电感器连接在测试仪器上。如果阻抗分析仪上电容调节读数显示负值,则电感器的实际谐振频率大于设定值。要得到准确的自谐频率值,要连续地调节电容值,直到它为零为止。

   (2)采用功率吸收法测量自谐频率的时候,需要注意避免其他器件对它的电磁干扰。振荡器的频率应在规定的自谐频率附近变化。功率吸收最大时的频率即为电感器的自谐频率。
