电感器利变压器

   电感器和变压器均属于磁性元件,其基本结构为磁芯和线圈的组合。 GBLC05C电感器一般只包含一个线圈,而变压器则包含两个或两个以上的线圈。电感器和电容器一样属于储能元件,储存的能量以磁场的形式存在。电感器在线路中阻碍电流的变化,使得电流不会突变。变压器的线圈分为初级线圈和次级线圈,通过初次级之间线圈匝数的变化,可以起到电压变换的作用。变压器的作用不断增加,包括电流变换、阻抗变换、隔离、稳压等。

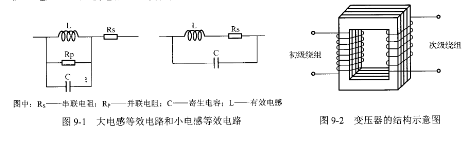

   电感器产品种类繁多,根据其有无磁芯划分,电感器可分为空芯电感器和实芯电感器;根据其工作频率,电感器可分为高频电感器和低频电感器;根据其安装形式,电感器可分为立式电感器、卧式电感器、轴向引出电感器和表贴式电感器;根据其电感量可否变化,电感器可分为可调电感器和固定电感器。电感器的基本参数包括电感量、品质因数、直流电阻、自谐频率、温升、增量电流电感变化(仅适用铁氧体磁芯电感器)等,其中电感器的直流电阻是指线圈的电阻,一般工作电流较大的电感器的直流电阻会尽量小,以减少热量的产生降低温升,工作电压高的电感器的直流电阻较大,如图⒐1所示。

   变压器主要包含以下几类:电源变压器、音频变压器、高频变压器、中频变压器、脉冲变器、恒压变压器、电源隔离变压器。变压器的特征参数包括工作频率、额定功率、额定电压、电压比、空载电流、空载损耗、效率、绝缘电阻、温升等,变器的结构如图⒐2所示。
