真空显示器件又可称为阴极射线管(C乱hodc Ray Tubc,CRT)或显示管、显像管。ECWU2472KC9图7-13为一般显示管的结构示意图。这里以机载显示管为例介绍真空显示器件。

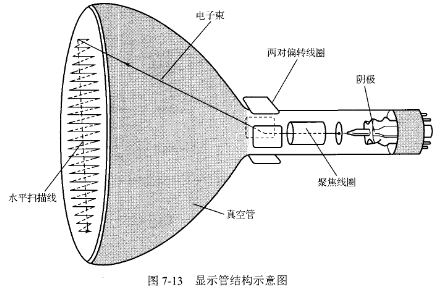

   图⒎13 显示管结构示意图

   机载显示管的主要特点是当周围环境照度较高时,显示管仍需要在荧光屏清晰地显示图像,通过在荧光屏外面黏附一片蒸镀了减反射的窄带滤光片,该滤光片只允许太阳光谱中与荧光粉发光光谱相近的极少部分光纤透过后再发射进入人眼,其余大部分光线被吸收。其工作原理是:灯丝加热后的阴极发射出电子束,经过前方加速电极的加速,在进入预聚焦、主聚焦透镜聚焦成细的电子束,最后被几千伏至几万伏高压吸引到荧光屏上激发荧光粉形成具有高能量的聚焦清晰、亮度高且能调节的观点,在偏转线圈的作用下形成满屏扫描的光栅,此时从显示器件的阴极送入的视频信号就可以在荧光屏上清晰地观察到送入的各种图像、数据、信号等信息。

   机载显示管的主要测试参数有截止电压、调制特性、阴极发射能力、分辨率、亮度、气体系数等。
