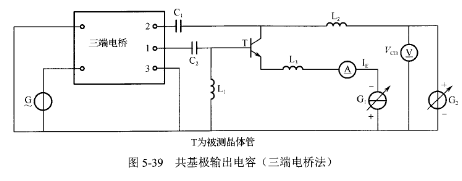

   1)电路图(见图5-39)

   T为被测晶体管

   图5-39 共基极输出电容(三端电桥法)

   2)电路说明和要求

   三端电桥应能测出1、2端之间的电容,该电容与这两端之间的任何一端与接地屏蔽端3之间的阻抗大小无关。电容C1和0在测试频率下应呈现短路。电感L卜砀和L3在测试频率下应为高阻抗。

   图5-39所示的是不可能或不要求让直流通过电桥的情况。如果电桥能承受住所要求的偏置电流而不影响测试精度,则可把电路简化,即把直流偏压加到电桥的端子上。如果规定发射极电流为零,则发射极偏置电路可省略。如果被测晶体管为四端子器件(金属管壳与其他三个端子电绝缘),可把第四个端子(管壳)接到电桥的地端。
