基极-发射极电压(直流法)
发布时间:2019/6/23 17:41:52 访问次数:1448
基极-发射极电压(直流法)

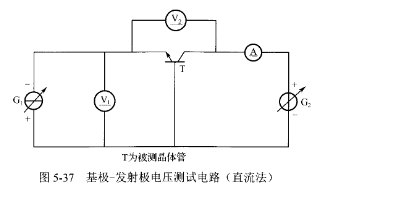

1)测量晶体管的基极一发射极电压(见图5-37)
2)测试步骤 G6J-2FS-Y-12VDC
(l)将温度调到规定值。
(2)调节可变电源G1和0输出直到电压表・V2的读数为规定的集电极-发射极电压,流表A的读数为规定的集电极电流。电压表Ⅴl的读数即为基极一发射极电压。
3)规定条件
环境或管壳温度;
集电极电流;
集电极-发射极电压。
基极-发射极电压(直流法)
1)测量晶体管的基极一发射极电压(见图5-37)
2)测试步骤 G6J-2FS-Y-12VDC
(l)将温度调到规定值。
(2)调节可变电源G1和0输出直到电压表・V2的读数为规定的集电极-发射极电压,流表A的读数为规定的集电极电流。电压表Ⅴl的读数即为基极一发射极电压。
3)规定条件
环境或管壳温度;
集电极电流;
集电极-发射极电压。
