热测量

  1,基准点温度

  对于制造厂己经为热测量钻了孔的器件,管壳温度用插入该孔内的热偶测量,热偶截面的直径不应大于0.251rm,热偶小球最好用电焊法而不用锡焊或绞扭法形成。小球插入孔内后,轻轻敲击孔边金属将热偶小球盖住。G6D-1A-ASI-24VDC 对于其他器件,基准点温度用热容量可以忽略的温度敏感元件来测量。用黏合、焊接、夹紧或卡住等方法使热敏元件与器件管壳可靠贴紧,保证热阻可以忽略不计。

   2.热阻

   热阻和瞬态热阻抗的测量基于应用一个热敏参数来显示等效结温。常采用在额定电流很小百分比的情况下整流二极管的正向电压作为热敏参数。这种方法的精度没有规定,但在下面所述的测试时应给予足够的重视。

   1)测量方法的原理

   在两次不同的耗散功率P1和凡,以及导致两次结温相同的冷却条件下,测量器件两次的基准点温度「l和T,,两次结温是否相同可用在基准电流下的正向电压来验证。

   2)电路图(见图5-33)

  对于制造厂己经为热测量钻了孔的器件,管壳温度用插入该孔内的热偶测量,热偶截面的直径不应大于0.251rm,热偶小球最好用电焊法不用锡焊或绞扭法形成。小球插入孔内后,轻轻敲击孔边金属将热偶小球盖住。对于其他器件,基准点温度用热容量可以忽略的温度敏感元件来测量。用黏合、焊接、夹紧或卡住等方法使热敏元件与器件管壳可靠贴紧,保证热阻可以忽略不计。

   2.热阻

   热阻和瞬态热阻抗的测量基于应用一个热敏参数来显示等效结温。常采用在额定电流很小百分比的情况下整流二极管的正向电压作为热敏参数。这种方法的精度没有规定,但在下面所述的测试时应给予足够的重视。

   1)测量方法的原理

   在两次不同的耗散功率P1和凡,以及导致两次结温相同的冷却条件下,测量器件两次的基准点温度「l和T,,两次结温是否相同可用在基准电流下的正向电压来验证。

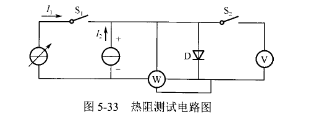

   2)电路图(见图5-33)
