二极管外形和结构

   1,常见二极管外形IDT71016S15YG8

   二极管这类器件具有非线性的电流一电压特性。随着半导体材料和工艺技术的发展,利用不同的半导体材料,研制出结构种类繁多、功能各异的多种晶体二极管,二极管常见的几种外形如图5-3所示。制造材料有锗、硅及化合物半导体。

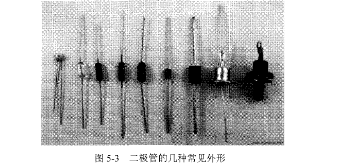

   图5-3 二极管的几种常见外形

   几乎在所有的电子电路中都要用到二极管,它在许多电路中起着重要的作用,是诞生最早的半导体器件之一,其应用也非常广泛。目前,二极管的原材料大多使用硅。

   2.二极管的结构

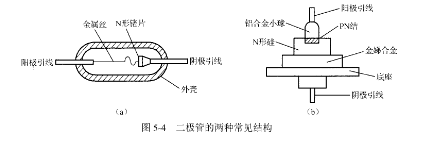

   二极管有点接触型和面接触型两种结构形式,如图5-4所示。

   图5¨4 二极管的两种常见结构

   点接触型二极管由一根很细的金属丝(如三价元素铝)和一块半导体(如锗)的表面接触,然后在正方向通过很大的瞬时电流,使触丝和半导体牢固地熔接在一起,三价金属与锗结合构成PN结,并做出相应的电极引线,外加管壳密封而成,如图5砰(a)所示。由于点接触型二极管金属丝很细,形成的PN结面积很小,也不能承受高的反向电压和大的电流。

这种类型的管子适于作高频检波和脉冲数字电路里的开关元件,也可用来作小电流整流。如2AP1是点接触型锗二极管,最大整流电流为16111A,最高工作频率为150MHz。面接触型(或称面结型二极管)的PN结是用合金法或扩散法做成的,如图5砰(b)所示。由于这种二极管的PN结面积大,可承受较大的电流,但极间电容也大。这类器件适用

于整流,而不宜用于高频电路中。如2CPl为面接触型硅二极管,最大整流电流为4001mA,最高工作频率只有3kHz。
