组态完毕后,在HW ConⅡg界面出现了一个Pr。Rbus主站系统画面。在这个画面中,通过选择需要的分布式I/O设备,可以组建一个DP主站系统,此处选择了ET⒛0B系列中的PD16I)I和⒊1AI,它们都是主站系统中的从站。如图813所示。 MLC1260-222MLC

   在组态过程中,系统自动分配各VO模块和分布式I/O设备的VO地址。双击各从站,可以设置它们的P1・oⅡbus DP地址,本例中将它们依次设置为4和5,分别显示在图标上部的括号中,如图⒏13所示。

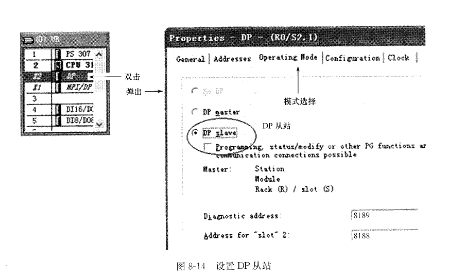

   保存后关闭HW ConRg,返回NctPro界面,双击Ⅳ-300(l)站,进入该站的HW ConⅡg硬件组态界面。选择CPU31孓2及其他模块,硬件组态完毕后,双击DP槽,弹出DP属性对话框,将该站设置为DP从站,如图⒌14所示。

   用同样的方法,组态叩-300(2),CPU为3162DP,并设置为DP从站模式。存盘退出HW Conig,在NetPro界面双击主站y~400(D,重新进入主站系统硬件组态界面,在右侧硬件目录窗口中打开“Pro⒒bus I)P/ConⅡgured Statiolls”文件夹,如图813所示的那样,可以首先单击表示主站系统的线形图标,然后双击文件夹中的“CPU31x”,这时弹出

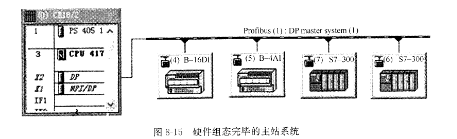

I)P从站属性对话框,其中包含了两个刚刚组态过的g~300站。选择其中之一,并单击“Co⒈nect”按钮,令选中的y~30O站加入主站系统,成为一个智能从站。反复操作该步骤,使两个组态过的Ⅳ-300站都接入主站系统,如图⒌15所示。
