栈装载或指令

   OLD,栈装载或指令(或块),用于将串联电路块进行并联连接。执行OI'D指令,将堆栈中的第一级和第二级的值进行逻辑“或”操作,结果置于栈顶(堆栈第一级), G1412RC1U并将堆栈中其余各级依次上弹一级。

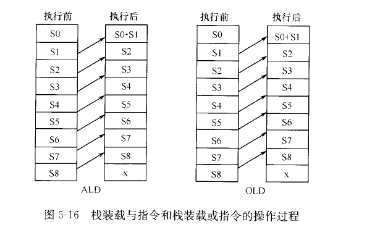

   栈装载与指令和栈装载或指令的操作过程如图516所示,图中的“￠表示不确定值。

   图⒌16 栈装载与指令和栈装载或指令的操作过程

   逻辑推入栈指令

   LPS,逻辑推人栈指令(分支或主控指令),用于复制栈顶的值并将这个值推人栈顶,原堆栈中各级栈值依次下压一级。在梯形图中的分支结构中,用于生成一条新的母线,左侧为主控逻辑块时,第一个完整的从逻辑行由此处开始。

   逻辑读栈指令

   LRD,逻辑读栈指令,把堆栈中第二级的值复制到栈顶。堆栈没有推人栈或弹出栈操作,但原栈顶值被新的复制值取代。在梯形图中的分支结构中,当左侧为主控逻辑块时,开始第二个和后边更多的从逻辑块。应注意,LPS后第一个和最后一个从逻辑块不用本指令。
