设置和修改PLC通信参数

   利用软件检查、设置和修改PI'C的通信参数的具体步骤如下:

   ①打开系统块对话框。 B0530WS-7-F方法有两种:①单击引导条中的“系统块”图标;②从“检视(V)”菜单中选择“系统块”选项。

   ②设置和修改PLC的通信参数。具体操作是单击“通信”选项卡,检查各参数正确无误后单击“确认”按钮。如果需要修改某些参数,可以先进行有关的修改,再单击“确认”按钮退出。

   ③参数下载。具体操作是单击I具条中的“下载”按钮,即可把设置好的参数下载到PLC上。

   用户可以通过选择主菜单“PLC”中的“信息(Illformaton)”选项来了解所使用的PI冫C的相关信息。

   软件功能与界面

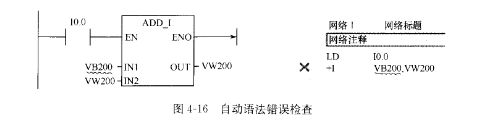

   sTEP7Micro/WIN的基本功能是协助用户完成开发应用软件的任务,如创建用户程序、修改和编辑原有的用户程序。它也可以直接设置PI￡的I作方式和参数,进行上传与下载用户程序和程序运行监控等操作。编辑过程中还具有简单语法检查、用户程序的文档管理、加密和在线帮助等功能。程序编辑过程中的语法检查功能可以提前避免一些语法和数据类型方面的错误。梯形图中错误处的下方自动加红色曲线(数据类型错误),语句表中错误行前有“×”号,置错误处的下方加曲线,如图⒋16所示。

   图⒋16 自动语法错误检查

   软件功能的实现可以在联机工作方式(在线方式)下进行,部分功能的实现也可以在离线工作方式下进行。联机方式是指安装有编程软件的计算机与PI冫C连接,允许两者之间直接通信。联机方式下可直接针对相连的PLC进行操作,如上传和下载用户程序和组态数据等操作。离线方式是指安装有编程软件的计算机与PI￡断开连接,而且能完成大部分基本功能,如编程、编译和调试程序、系统组态等。离线方式下不直接与PLC联系,所有程序和参数都暂时存放在磁盘上,等联机后再下载到PLC中。
