结构和工作原理 E20810 SLGS8

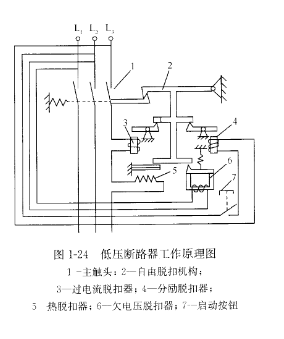

   低压断路器由操作机构、触头、保护装置(各种脱扣器)、灭弧系统等组成。低压断路器工作原理图如图⒈24所示。

低压断路器的主触头是靠手动操作或电动合间的。主触头闭合后,自由脱扣机构将主触头锁在合间位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器3的衔铁吸合.使自由脱扣机构2动作,主触头断开主电路。当电路过载时,热脱扣器5的热元件发热使双金属片向上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器6的衔铁释放,也使自由脱扣机构动作。分励脱扣器碴则用于远距离控制,在正常工作时,其线圈是断电的,在需要远距离控制时,按下启动按钮,使线圈通电,衔铁带动自由脱扣机构2动作,使主触头断开。
