敏感元器件和传感器SN74LVC14APWRG3
压阻式压力传感器的示意图如图⒋82所示。
温补瓷板 标志区 厚膜电阻器 外壳倮护胶金丝硅杯封结座
瓷板外引线 基座 图⒋82压阻式压力传感器
压阻式压力传感器的开封方法如下:用开帽器切割传感器的外壳,使其内部暴露。应保证开封过程不损伤键合引线、硅杯和温度补偿部分的原有结构和状态。

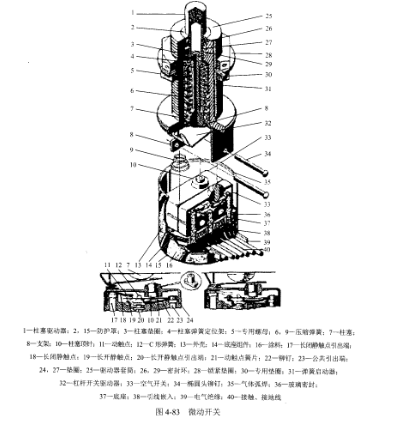

微动开关的示意图如图⒋83所示。
微动开关的开封方法如下:
(1)金属外壳。把开关外壳一边置于一个平的研磨盘表面,并用手施加一个稳定的固定压力进行研磨,直至剩余的边壁厚度(大约为10%)能用诸如手术刀片这样的锋利切割工具容易地刺破。用手术刀片尖频繁地检测壁厚,防止研磨穿透外壳。在开关外壳被刺破之前,研磨操作结束时,应清洗手、所使用的仪器和开关外壳的所有表面,保证无任何污染物。在完成研磨和清洗后,应在白色洁净无污染的工作台或纸面上进行最终开封。用手术刀片穿透外壳时,开关外壳的取向应使开封过程中所产生的粉粒不进入开关内部。
(2)塑料外壳(非气密式密封)。将手术刀片的刀口放入外壳部位接槽,沿外围周边将刀口压入接合槽,直至接合材料(通常为环氧树脂)被切穿。在分离外壳之前,应考虑重力的影响,确定开关外壳的方向,以使进入内部区域的外部污染物减至最少。
l一柱塞驱动器;2,15一防护罩;3一柱塞垫圈;4一柱塞弹簧定位架;5ˉ专用螺母;6,9一压缩弹簧;7一柱塞;8一支架;1o一柱塞顶针;1l一动触点:12―C形弹簧;13一外壳;14一底座组件:16一涂料;17一长闭静触点引出端;18一长闭静触点;19一长开静触点:20一长开静触点引出端;21一动触点簧片;22一铆钉;23一公共引出端;⒉,27一垫圈:25一驱动器套筒;26,29一密封环;28一锁紧垫圈;30一专用垫圈:31一弹簧启动器;32一杠杆开关驱动器;33一空气开关;34一椭圆头铆钉;35一气体弧焊:36一玻璃密封;37一底座:38一引线嵌入;39一电气绝缘;40一接触、接地线
