卡口类圆形电连接器是目前使用广泛的圆形连接器,因为其结构简单、工艺成H5PS5162GFR-Y5C熟和使用可靠,以及耐冲击、抗震动,并能实现快速插拔雨j在装备中广泛应用,是用户单位选用较多的类型。为保障自由端插头和固定端插座之问的迅速插拔,卡口连接器在制造过程中卡口处留有相当大的空隙,砂尘在外界气流和振动等外界因素的影响下,很容易进入连接器内部,影响其可靠性。在实际的砂尘鉴定检验中,一般规定插合好的电连接器应承受规定的砂尘试验,仅对啮合和分离扭矩进行考核。这里选用GJB599系列卡口连接器产品。针对芯数的不同,分别命名为K-13、K-96、Κ-128),按照GJB15012进行了相关砂尘试验,并对试验结果进行了分析。

    卡口连接器的吹尘试验结果与分析

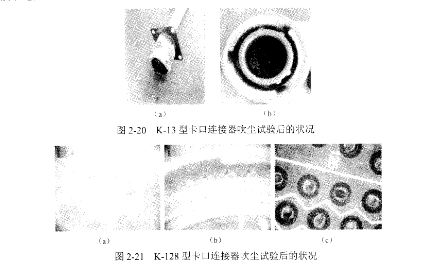

   K-13卡口连接器按照GJB150,I2进行吹尘试验后的状况如图⒉⒛所示。大量的砂尘通过卡口处的缝隙在风吹条件下可进入连接器,主要分布在插头的壳体外侧和内测及插座的壳体外测。由K-128型卡口连接器试验后的显微放大图如图2-21所示,可知,砂尘大量散布在插针、插针基部、弹簧片和插孔周围。由于砂尘大量散布在插孔周围,可以判断相当部分的砂尘己进入插孔内部。

由于在以往的检验过程中对电连接器砂尘试验的考核仅进行外观检查(主要检查是否有砂尘进入连接器)或连接扭矩考核。针对砂尘环境对连接器参数性能可能的影响,本项目检测了不同的连接器在砂尘试验前后的绝缘电阻、接触电阻、耐电压、连接扭矩(含啮合扭矩和分离扭矩)、外壳导电性和弹簧爪力(含啮合力和分离力)。不同芯数的K-13、K-96、(128产品试验前后的相关参数如表2-52至表⒉54所示(表中所列的接触电阻为各触点的平均接触电阻)。通过比较K-13、K-96、K-128产品试验前后的相关参数.
