如果我们将两级密勒补偿高频放大器通路与四级混合嵌套密勒回路的带宽设置成同一值,那么整个电路的频率特性从超低频信号到运算放大器的单位增益带宽都将变为连续直线型c因此我们设定Cm2/CM11,12=Gm5/CllIRl,32。显示为一个典型的单极点频率衰减,如图3.27所示。

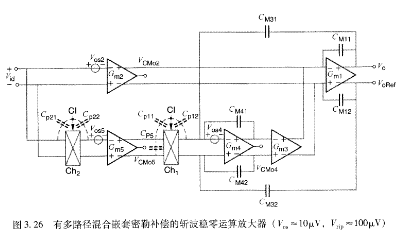

   信号的低频特性以及整个放大器中的残留偏置电压都取决于经过斩波处理的高增益通路。这就意味着我们必须妥善平衡斩波器Chl和Ch2中的寄生电容Cpll和Cp22以及它们在电路中的整体布局。同时斩波器时钟序列的非等占空比也会引起残留偏置电压。如果时钟信号的非等占空比中的不对称值为104,那么斩波放大器中的6σ偏置电压就有10mⅤ,残余偏置电压达到1uⅤ。

DAC101C081CIMK

   还有一个偏置电压的来源需要我们关注,即存在于Cm5输出电压与积分器的偏置电压吒⒕之间的寄生电容%5。斩波器C%将此偏置电压在Cp5反复进行斩波处理,同时在积分器的输入端将相关电流脉冲转换为直流电流信号JP5: 我们可以通过调整%5的值到大约0.1pF,此时该偏置电压会小于1uⅤ。我们也可以通过对积分放大器采用斩波稳零处理来进一步减小这一信号偏置成分。利用斩波放大器已可将10mⅤ左右的方波输入信号波纹减小为原值的1/100,而利用斩波稳零放大器可将该信号波纹减小为50uⅤ左右的三角波信号c如果我们想要进一步减小信号波纹,可以对斩波放大器进行自动调零处理,如图3,28所示。
