   电致发光种类

   电致发光㈦ectroluminescence,EL)是活性物质在电场的作用下,产生光辐射的过程,如果中间的活性物质是有机物,则称为有机电致发光(organic ectro1uminescence,0EL)。

    EL的类型划分可从三个角度考虑:①激发源的类型(直流或者交流电);②产生激发态的模式(载流子注人或者非载流子注人);③光辐射跃迁的机制(荧光发射或者磷光发射)。如图5.3所示,EL包括直流和交流驱动两种激发源。其中,直流驱动只能应用于载流子注入型的器件结构;而交流驱动EL既可以是注人型的器件结构,也可以是非注人型的器件结构。对于直流注入型EL器件,活性物质为单晶或者薄膜;对于交流注人型EL器件,活性物质既可以是分散于介电材料之间的单晶或微晶,也可以是薄膜;交流非注人型EL中的活性物质既可以是分散于介电材料之间的微晶,也可以是薄膜,还可以是附有金属颗粒的发光粉。

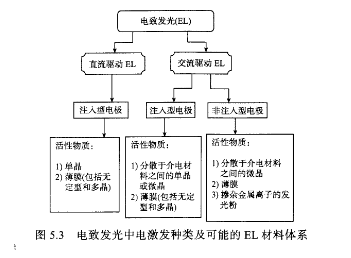

    图5,3 电致发光中电激发种类及可能的EL材料体系

    注人型与非注人型EL器件,不但所需要的活性发光材料有所不同,其发光机制也有区别。基于不同的发光机制,电致发光可分为以下几类:①薄膜电致发光(thin Ⅲm dectro1uminescence,TFEη;②无机电致发光二极管(1ight emittingˉdiode,LED)和③有机电致发光二极管(organ忆lightemi枕ingˉdiode,oLED),如图⒌4所示。
