A1FW-3A

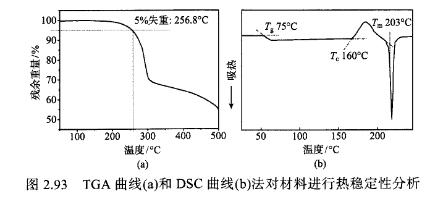

   以失去5%重量为标志,该温度越高,通常表明材料的热越稳定性越好。如果没有升华现象,5%失重温度也通常被视为材料的热分解温度(rd)。Dsc法测量材料在惰性氛围里不同温度下的吸热或者放热过程,通常也需要毫克量级的样品,如图2.92)所示。在不考虑杂质的情况下,DsC曲线可反映材料的多种吸热过程,包括以台阶为特征的玻璃转变温度(气,glasstransition托mpera缸re,rg有时会测不到)、以尖锐峰为特征的液化温度(可得出材料的熔点‰),有时结合材料的TGA曲线,还会包括伴随严重失重过程的以尖锐吸热峰为特征的升华过程。随着温度的升高,材料也会表现出一些放热峰,这些热量的释放过程通常与晶相转变相关,表示伴随热量的释放,材料从一种晶相转变到另一种晶相田。如果材料含有很多晶型,通常比较容易形成非晶态固体,这对制备非晶薄膜比较有利。
